IHM

Hardware specifications Model   DOP-107L1-01 Display Panel type 7" TFT LCD ((24 bits) Resolution 1024x600 pixels Backlight LED back light (half-life under room temperature 25°C > 20000 hours)*1 Display range 154.21 X 85.92 mm Brightness 400 cd / m2 (Typ.) CPU ARM Cortex-A7 Dual Core 1.2GHz Flash ROM 256Mbytes RAM 256Mbytes Touchscreen 4-wire resistive touchscreen Buzzer Multi-tone frequency (2 - 4 kHz) / 80 dB Network interface 1 port, 10/100 Mbps auto-detection (with built-in isolated power circuit)*2No support PoE(Power over Ethernet) USB Host 1 Port USB Ver 2.0 USB Slave N/A SD N/A Serial communication port COM1 RS-232 (supports flow control)/RS485*2 COM2 RS-422 / RS-485*2 COM3 N/A Auxiliaryfunctionkey N/A Calendar Built-in Coolingmethod Natural cooling Approvals CE Panel waterproof level IP66 (indoor use only) Operation voltage*2 DC +24V (-15% to +20%) (use an isolated power supply) Leakagecurrent 500 VAC for 1 minute (between DC24V terminal and FG terminal) Power consumption*3 10.8 W (Max) *3 Backup battery 3V lithium battery CR2032 x 1 Backup battery life About 3 years or more at 25°C (77°F)(subject to operation temperature and condition) Operation temperature 0°C to 50°C (32°F to 122°F) Storage temperature -20°C to +60°C (-4°F to 140°F) Operating environment 10% to 90% RH [0 to 40°C (32°F to 104°F)],10% to 55% RH [41 to 50°C (105.8°F to 122°F)], pollution degree: 2 Vibration resistance Conforms to IEC61131-2: continuous vibration 5 Hz - 8.3 Hz with amplitude3.5 mm; 8.3 Hz - 150 Hz 1G Shock resistance Conforms to IEC60068-2-27: 11 ms, 15 G Peak, in X, Y, Z directions eachfor 6 times Dimensions(W) x (H) x (D) mm 208.7 x 154.7 x 40.8 Mounting dimensions(W) x (H) mm 196.9 x 142.9 Weight Approx. 536g

Read more less

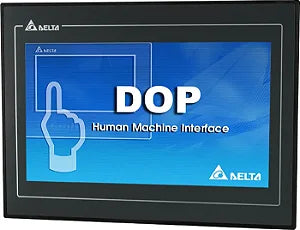

A IHM DOP-107WV é uma interface homem-máquina desenvolvida para aplicações industriais que exigem desempenho, confiabilidade e comunicação eficiente com CLPs e demais dispositivos de automação. Com tela de 7” colorida (65.536 cores) e resolução de 800 x 480, a IHM DOP-107WV entrega excelente visualização de processos, gráficos e alarmes, proporcionando ao operador uma experiência intuitiva e responsiva. Principais características da IHM DOP-107WV Novas funcionalidades da IHM DOP-107WV Servidor FTP nativo Envio de e-mails com suporte a SSL Acesso remoto via VNC Viewer Novo display LCD com melhor contraste e robustez reforçada Auto reconhecimento do CLP na porta serial Leitor de PDF incorporado (ideal para manuais de máquina) Funções avançadas de alarme com filtros e valores em tempo real Conformidade com 21 CFR Part 11 – rastreabilidade e históricos de operação Histórico de dados com exportação para cartão de memória, pen-drive ou rede (formato XLS) Até 8 níveis de permissão e contas independentes com login/senha Confiabilidade industrial A IHM DOP-107WV possui proteção contra picos de tensão e ruídos de rede, além de uma dupla camada de proteção no display, aumentando significativamente sua vida útil mesmo em ambientes industriais severos. Com ampla biblioteca gráfica, permite criar telas personalizadas para operação, monitoramento e controle, tornando-se uma solução ideal para aplicações em linhas de produção, máquinas especiais e sistemas de automação de diversos segmentos.

Read more less

O DOP-110L1-01 é uma Interface Humano-Máquina (IHM) com tela sensível ao toque colorida de 10 polegadas da Delta Electronics, projetada para automação industrial com suporte a comunicação via Ethernet e RS-485/232. O modelo possui peso aproximado de 900g e processador de alto desempenho.Principais Características: Tela de 10 Polegadas: Visor touch screen colorido de alta resolução para operação e controle de máquinas. Conectividade: Portas de comunicação Ethernet (10/100 Mbps) e porta serial COM com suporte a RS-485, RS-232 e RS-422. Processamento: Equipada com processador ARM Cortex-A7 dual-core de 1.2 GHz para respostas rápidas.

Read more less

IHM Delta DOP-110WS A IHM Delta DOP-110ws, série DOP-100, adota o mais recente processador Cortex-A8 de alta velocidade e display de exibição de alto brilho, alto contraste e cores vibrantes.  O nova séria DOP-100 está alinhada a nova era da manufatura inteligente, visto que cada vez mais, as aplicações em nuvem estão se tornando mais populares. A série DOP-100 possui Ethernet incorporada e outras funções de rede aplicáveis, incluindo FTP, E-Mail, monitoramento e controle remoto com VNC (Virtual Network Computing) e NTP (Network Time Protocols). Características: DOP-110WS (8182) Tela Colorida 65.536 cores Tamanho: 10,0” Resolução: 1024×600 Processador Cortex A8  – 800 Mhz Memoria: 256MB (ROM) e 512MB (RAM) USB client V 2.0 USB Host V1.1 03 Portas COM  Serial: RS 232 /  RS485 / RS422 01 porta Ethernet Software: DOPSoft Cabo de Programação: DOP-CAUSBAB  (2236)  ou UC-PRG015-02A C  (8546) Cabo de Comunicação CLP DVP com IHM DOP: DOP-CA232DP ou UC-MS030-06A  (2237)

Read more less

A DOP-103BQ adota o mais recente processador Cortex-A8 de alta velocidade e display de alto brilho, alto contraste e núcleos vibrantes. A nova série IHM DOP100, modelo DOP-103BQ substitui o modelo DOP-B03S211. Características do IHM DOP-103BQ IHM Delta DOP-103BQ (5925) Tela Colorida 65.536 núcleos Tamanho: 4,3” Resolução: 480×272 Processador Cortex A8 – 800 Mhz Memória: 256MB (ROM) Cliente USB V 2.0 01 Porta COM 256 MB de memória RAM 256MB de memória ROM Host USB V1.1 Software: DOPSoft Certificação: CE / UL Dimensões da área de recorte: (118,8 x 92,8)mm Cabo de Programação: DOP-CAUSBAB (2236) ou UC-PRG015-02A C (8546) Cabo de Comunicação CLP DVP com IHM DOP: DOP-CA232DP ou UC-MS030-06A (2237)

Read more less

IHM DOP-103WQ A Dop-103WQ  adota o mais recente processador Cortex-A8 de alta velocidade e display de exibição de alto brilho, alto contraste e cores vibrantes.  O nova séria DOP-100 está alinhada a nova era da manufatura inteligente, visto que cada vez mais, as aplicações em nuvem estão se tornando mais populares. A série DOP-100 possui Ethernet incorporada e outras funções de rede aplicáveis, incluindo FTP, E-Mail, monitoramento e controle remoto com VNC (Virtual Network Computing) e NTP (Network Time Protocols). Conheça a IHM DOP103WQ: Código: DOP103WQ (4924) Tela Colorida 65.536 cores Tamanho: 4,3” Resolução: 480×272 Processador Cortex A8  – 800 Mhz Memoria: 256MB (ROM) USB client V 2.0 USB Host V1.1 Porta Serial: RS 232 /  RS485 / RS422 Suporta Ethernet Software: DOPSoft Certificação: CE / UL Dimensões da área de recorte:  (118.8 x 92,8)mm Cabo de Programação: DOP-CAUSBAB  (2236) Cabo de Comunicação CLP DVP com IHM DOP: DOP-CA232DP ou UC-MS030-06A  (2237) Recursos da IHM: - FTP Server -Envio de e-mails -Acesso Remoto VNV Viewer -Novo display de LCD e Melhor contraste -Processador com maior velocidade -Auto reconhecimento do CLP na porta serial -Leitor de PDF incorporado (Manual da Maquina) -Novo software DOPSOFT v4.0 com novos recursos -Novas funções de Alarme, com filtros e valor de processo em tempo real -Incorporado norma 21 CFR part 11 – Rastreabilidade e Históricos de operações de usuário -Fácil Gestão de Alarmes e envio de mensagens por e-mail com protocolos SSL -Proteção contra Pico de Tensão e Ruídos na rede -Robustez: Dupla  proteção  no display que garante uma maior vida útil e proteção contra intempéries. -Biblioteca com abundância de elementos gráficos -Histórico de Dados: A nova série DOP-100 também esta apta a criar relatórios com definições criadas pelo usuário, os dados podem ser salvo em um cartão de memória, pen-drive ou envaido via rede e salvo como arquivo XLS. -Suporta 8 níveis de permissões e até 08 contas independentes (login/senha). Cada nível só têm acesso as permissões atribuídas.

Read more less

IHM DELTA DOP-107EG A IHM DOP-107EG é  uma Interface TouchScreen de 7,0" com resolução 800×600 e 3 portas COM, 02 usb e uma Ethernet. Substitui a  modelo DOP-B07E515 com o mesmo recorte de painel e recursos. Características: DOP-107EG  (8183) Tela Colorida 65.536 cores Tamanho: 7,0” Resolução: 800×600 Memoria: 256Mb USB client V 2.0 USB Host V1.1 Suporte SD Card Porta Serial: RS 232 /  RS485 / RS422 Suporta Ethernet Software: DOPSoft Versão V4.00.06.75  ou acima. Certificação CE/UL Cabo de Programação: DOP-CAUSBAB  (2236)  ou UC-PRG015-02A C  (8546) Cabo de Comunicação CLP DVP com IHM DOP: DOP-CA232DP ou UC-MS030-06A  (2237)

Read more less

IHM Delta DOP-110CS A IHM Delta DOP-110CS é a IHM de entrada da linha DOP-100 de 10,1?. O modelo adota o mais recente processador Cortex-A8 de alta velocidade e exibição de alto brilho, alto contraste e núcleos vibrantes. As cores vida da tela de 65.536 cores de todo o realce ao seu projeto. Recursos e características do DOP-110CS DOP-110CS (8187) IHM repõe modelo anterior DOP-B10S411  Tela Colorida 65.536 núcleos Tamanho: 10,1” Resolução: 1024×600 Processador Cortex A8 – 800 Mhz Memória: 256MB (ROM) e 256MB (RAM) Cliente USB V 2.0 Host USB V1.1 Porta Serial: 02 portas COM RS 232 / RS485 Software: DOPSoft Certificação: CE / UL Dimensões da área de recorte: (261,3 x 189,3)mm Cabo de Programação: DOP-CAUSBAB (2236) ou UC-PRG015-02A C (8546) Cabo de Comunicação CLP DVP com IHM DOP: DOP-CA232DP ou UC-MS030-06A (2237)

Read more less

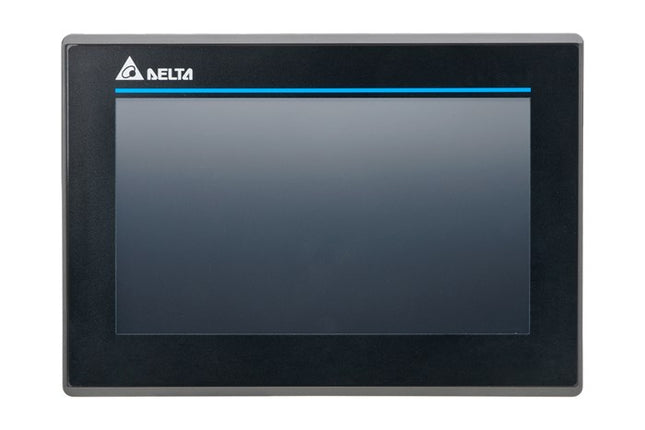

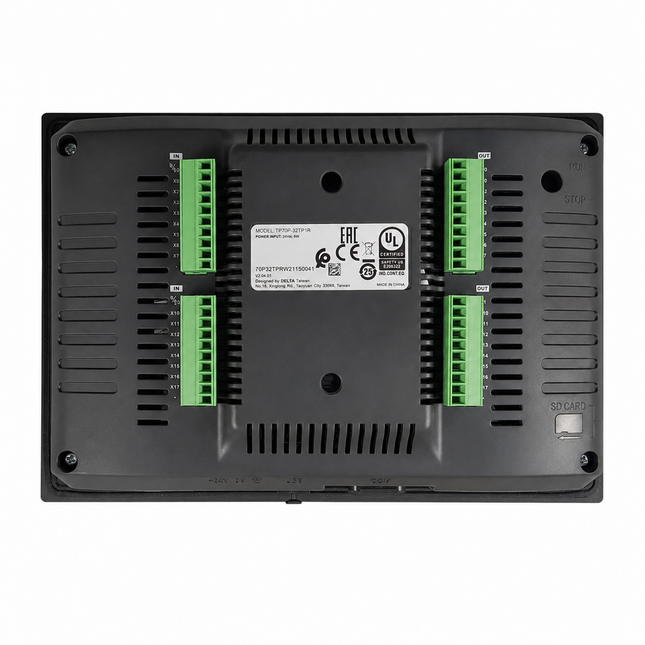

CLP com IHM Delta TP70P A IHM TP70P-32TP1R é  uma IHM TouchScreen de 7″ Delta com  CLP de 32 I/Os. Principais Características da TP70P-32TP1R IHM com CLP incorporado série TP70 utiliza o processamento da série do CLP DVP12SS2 com programas de até 8K de steps. Modelo: TP70P-32TP1R 16 entradas e 16 saídas a relé 2 Entradas rápidas de 10kHz para leitura de encoder Interface IHM Touch screen LCD de 7 polegadas Tela Touch Sensível ao Toque Tamanho  7″ Tela Colorida de 65.535 cores CPU base é o CLP DVP-SS2 Capacidade de Programação : 8K Memória da IHM : 64MB Porta USB para download/upload de programa incorporada 02 Portas COM RS-485 Protocolo de Comunicação MODBUS RTU e ASCII Permite expansão através de REMOTAS RS-485 Relógio Tempo Real (RTC) incorporado Tela de inicialização personalizável disponível Alimentação 24VDC Suporta Dispositivos Delta incluindo Servos motores, inversores e controladores de temperatura   Vantagens para aplicar uma IHM com CLP TP70P-32TP1R Ótima relação custo x beneficio Economia de cabeamento Quantidade de opções de E/S deixa o projeto mais enxuto Flexibilidade de Programação Softwares gratuitos   Conheça também as opções da IHM com CLP de 7″ modelo ZG3-30T-7 . Diferencial de possuir 2 ou 4 saídas rápidas de 100Khz, permite receitas e toda a conectividade de um produto MODBUS-RTU com demais periféricos.

Read more less

CLP com IHM Incorporado A IHM TP70 é  uma IHM TouchScreen de 7″ com  CLP de 22 I/Os, sendo 16 digitais e 06 analógicas. Característica TP70P-22XA1R 08 entradas e 08 saídas a relé 04 Entradas Analógicas +/-10V ou +/-20mA (12Bits) 02 Saídas Analógicas +/-10V ou 0-20mA (12Bits) Possui 02 entradas rápidas de 10Khz Tela Touch Sensível ao Toque Tamanho  7″ Resolução  800×480 Tela Colorida de 65.535 cores CPU base é o CLP DVP-SS2 Capacidade de Programação : 4K Comunicação ASCII/RTU 01 Porta COM de comunicação 01 Porta USB-B de programação Relógio Tempo Real (RTC) incorporado Memória da IHM : 64MB Vantagens  TP70P-22XA1R: Melhor relação custo x beneficio Entrada e saída analógica de série Economia de cabeamento Quantidade de opções de E/S deixa o projeto mais enxuto Flexibilidade de Programação Softwares gratuitos

Read more less

O IHM com CLP integrado TP70P-22XA1T da Delta, possui uma tela sensível ao toque de 7” polegadas, com resolução de 800 x 40 pixel e capacidade de exibição de 65,535 cores.  O TP70P-22XA1T adota o núcleo de processamento do CLP DVP-SS2, com capacidade de 4 mil passos e 5 mil palavras e I/O analógicas e digitais. Dados Técnicos Especificações da tela:   Tipo da tela: TFT-LCD  Cores da tela: 65,535 cores  Resolução: 800 x 480  Luz de fundo: 20,000 horas  Tamanho da tela: 7 polegadas (153 x 85 mm)   Memória flash: 64 Mb  Porta de download de programas: USB  Porta COM serial:  COM1: -  COM2: RS-485  COM3: RS-485  Relógio em tempo real: Integrado  Bateria de backup: 1 x Bateria de lítio CR2032 de 3V (Vida útil de 5 anos)  Campainha: 85 dB  Método de resfriamento: Circulação natural de ar  Temperatura de operação: 0°C ~ 50°C  Temperatura de operação: -20°C ~ 60°C  Humidade de operação: 10% ~ 90% RH (0 ~ 40°C)  Vibração: IEC 61131-2, IEC 68-2-6 (TEST Fc); 5 Hz ≤ f<8.4 Hz Continuo: 3.5 mm; 8.4 Hz ≦ f ≦ 150 Hz Continuo: 1.0 g  Impacto: IEC 61131-2, IEC 68-2-27 (TEST Ea); Pico de 15g, Duração de 11ms, meio seno, três impactos em cada direção por eixo, em 3 eixos mutualmente perpendiculares (18 impactos totais)  Emissão irradiada: CISPR11, Classe A; Frequência: 30~230 MHz, Limites: 40dB uV/m; Frequência: 230 MHz~1GHz, Limites: 47 dB uV/m  Campo eletromagnético irradiado: EN61000-4-3, Frequência: 80~2000 MHz, Limites: 10V/m  Descarga eletroestática: EN61000-4-2, Descarga de ar: 8KV, Descarga de contato: 4KV  Disparo transitório elétrico rápido: EN61000-4-4, Linha de força: 1KV, Comunicação I/O: 500V  Dimensões: 205.6 x 142.6 x 49 mm  Espaço para painel: 191x128  Peso: 680 g  Aprovações de segurança: IP65 / NEMA4 & CE, UL  Software de edição: TPEditor V1.87

Read more less

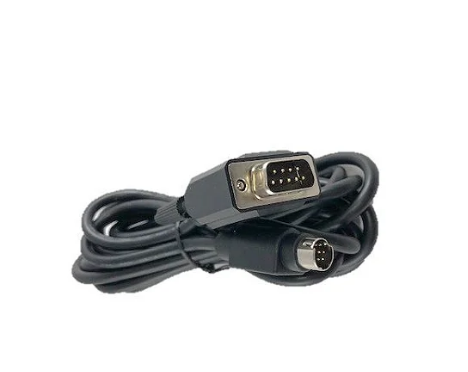

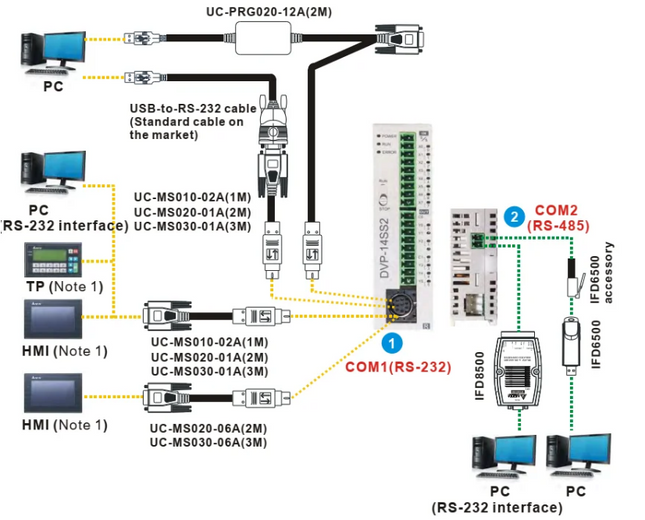

Produto: Cabo de comunicação Modelo: UC-MS030-06A Fornecedor: Delta Comprimento do cabo: 3m Conector: Mini-DIN macho de 8 pinos Observações: Este produto substituí o seguinte cabo DVP-CA232DPCompatível com a linha de IHM's DOP
