Características principais
Marca
Ace Schmersal
Modelo
Con-r-m12-8p-5m-pvc
Especificações:

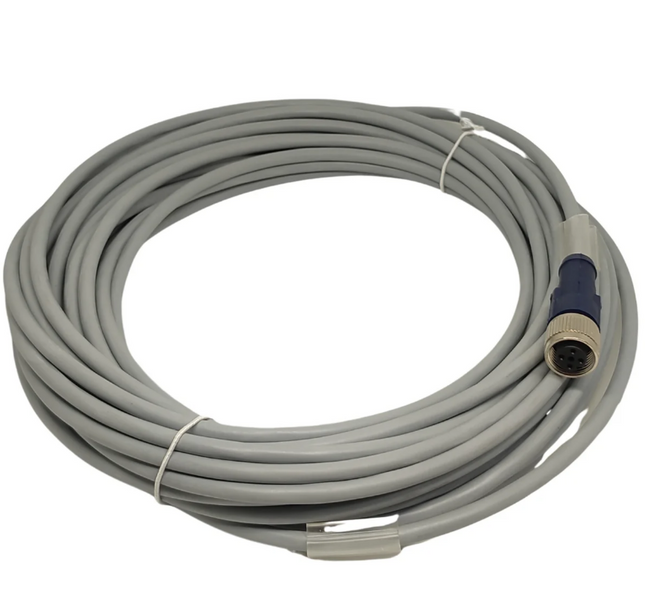

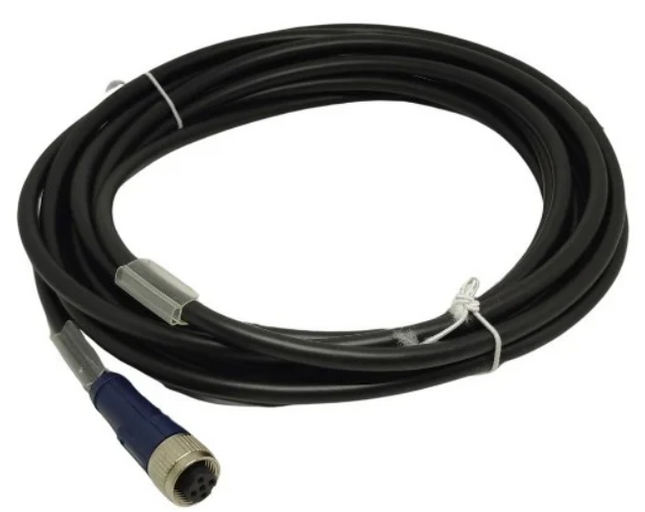

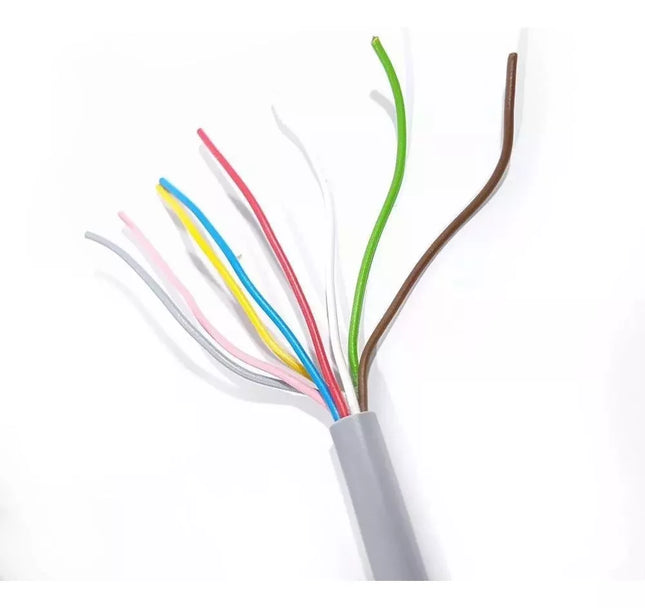

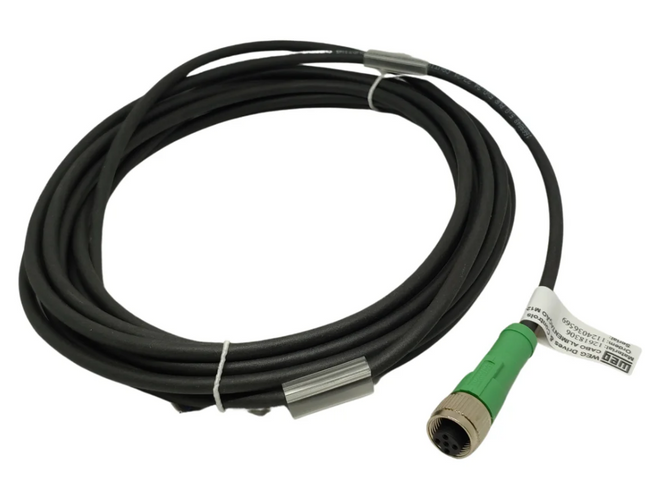

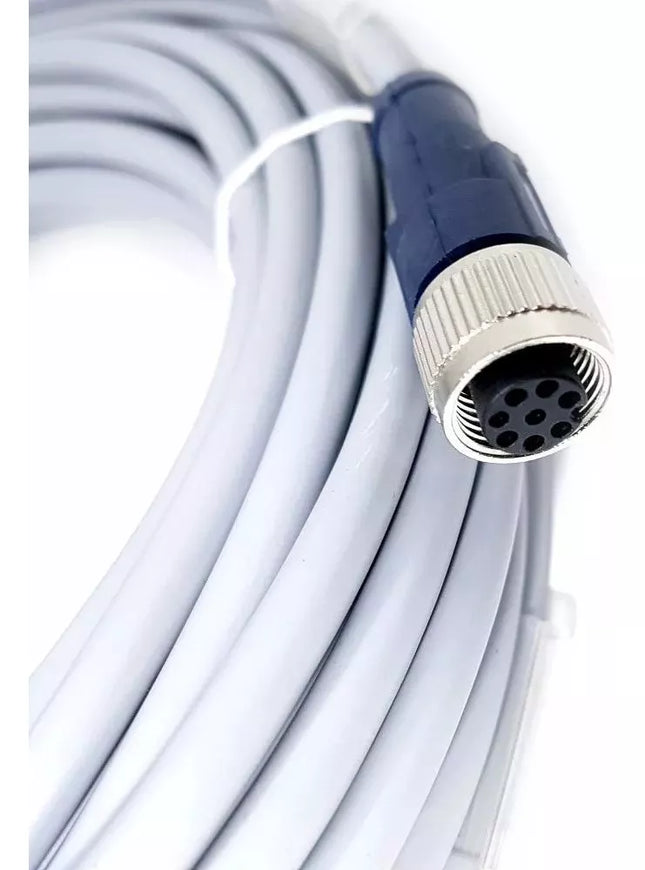

Cabo Conector Fêmea CON-R-M12-8P-5M-PVC 8 Vias - Schmersal - 5mComprimento: 5 MetrosGrau de Proteção: IP68Temperatura de Operação:-25... +80CTensão de operação:10-30 VDC / 240 VACCorrente de operação: 3AVias:8 X 0,25 mmCor do conector: PretoMaterial revestimento do cabo: PVCTipo: FêmeaQuantidade de Saídas: M12 = 8 POLOS Branco Marrom Verde Amarelo Cinza Rosa Azul Vermelho

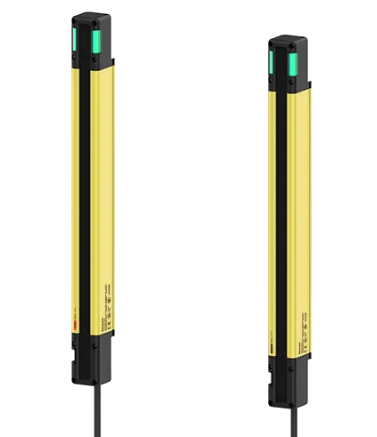

Descrição
Distância de detecção : Curto - modo longo (botão de configuração)
Modo curto : 0,2 a 5 m
Modo longo : 0,2 a 10 m
Capacidade de detecção : Ø 14 mm (dedo)
Número de eixos ópticos : 39
Passo do eixo óptico : 9mm
Ligação em série : Máx. 3 SET (≤ 300 eixos ópticos)
Ficha técnica
Fonte de luz
LED infravermelho (855 nm)
Ângulo de abertura efetivo (EAA)
Dentro de ± 2,5 ° quando a distância de detecção é maior que 3 m para emissor e receptor.
Distância de detecção
Curto - modo longo (botão de configuração)
Modo curto
0,2 a 5 m
Modo longo
0,2 a 10 m
Capacidade de detecção
Ø 14 mm (dedo)
Alvo de detecção
Opaco
Altura de proteção
360 milímetros
Número de eixos ópticos
39
Passo do eixo óptico
9mm
Ligação em série
Malfoy. - 3 SET (≤ 300 eixos ópticos)
Alimentação
24 VCC @ ± 20% (ondulação P-P: ≤ 10%)
Consumo atual
Emissor: ≤ 106 mA, receptor: ≤ 181 mA
Saída relacionada à segurança: saída OSSD
Coletor aberto NPN ou PNPTensão de carga: LIGADA - 24 VCC (exceto para a tensão residual), DESLIGADA - 0 VCCCorrente de carga: ≤ 300 mATensão residual: ≤ 2 VCC (exceto para queda de tensão devido à fiação)Capacidade de carga: ≤ 2,2 ㎌Corrente de fuga: ≤ 2,0 mAResistência do fio da carga: ≤ 2,7 Ω
Saída auxiliar (AUX 1/2)
Coletor aberto NPN ou PNPTensão de carga: ≤ 24 VDC , corrente de carga: ≤ 100 mA,Tensão residual: ≤ 2 VCC (exceto para queda de tensão devido à fiação)
Saída da lâmpada (LAMP 1/2)
Coletor aberto NPN ou PNPTensão de carga: ≤ 24 VCC, Corrente de carga: ≤ 300 mA

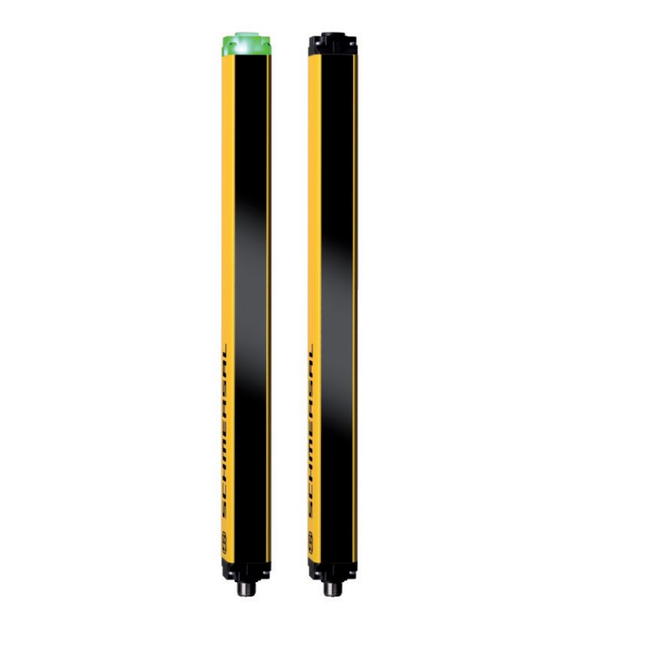

Descrição
Tipo de segurança 4 de acordo com IEC 61496-1
Estado e diagnóstico via App com Bluetooth
Arranque automático ou rearme manual
Ajuda ativa integrada para a instalação
Segurança de processo com elevada disponibilidade
Ajuste de parametros amigável, sem ferramentas necessárias
Opcional tipo de proteção IP69 com invólucro de proteção (acessórios)
Dados mecânicos
Habilidade de detecção para corpos de prova v = 1,6 m/s
14 mm
Altura do campo de proteção
330 mm
Alcance mínimo do campo de proteção,
0,3 m
Alcance máximo do campo de proteção,
7 m
Comprimento de onda dos sensores
880 nm
Downloads
Ficha técnica: slc440com-er-0330-14-2024-10-21-14-39.pdf
Descrição
Tipo de segurança 4 de acordo com IEC 61496-1
Estado e diagnóstico via App com Bluetooth
Arranque automático ou rearme manual
Ajuda ativa integrada para a instalação
Segurança de processo com elevada disponibilidade
Ajuste de parametros amigável, sem ferramentas necessárias
Opcional tipo de proteção IP69 com invólucro de proteção (acessórios)

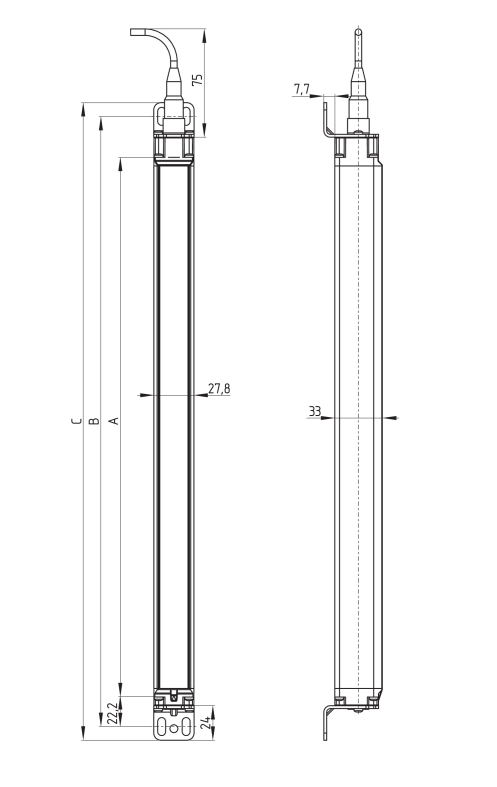

Dados mecânicos
Habilidade de detecção para corpos de prova v = 1,6 m/s
14 mm
Altura do campo de proteção
410 mm
Alcance mínimo do campo de proteção,
0,3 m
Alcance máximo do campo de proteção,
7 m
Comprimento de onda dos sensores
880 nm
Downloads
Ficha técnica: slc440com-er-0410-14-2024-10-21-15-38.pdf
Descrição
Tipo de segurança 4 de acordo com IEC 61496-1
Estado e diagnóstico via App com Bluetooth
Arranque automático ou rearme manual
Ajuda ativa integrada para a instalação
Segurança de processo com elevada disponibilidade
Ajuste de parametros amigável, sem ferramentas necessárias
Opcional tipo de proteção IP69 com invólucro de proteção (acessórios)

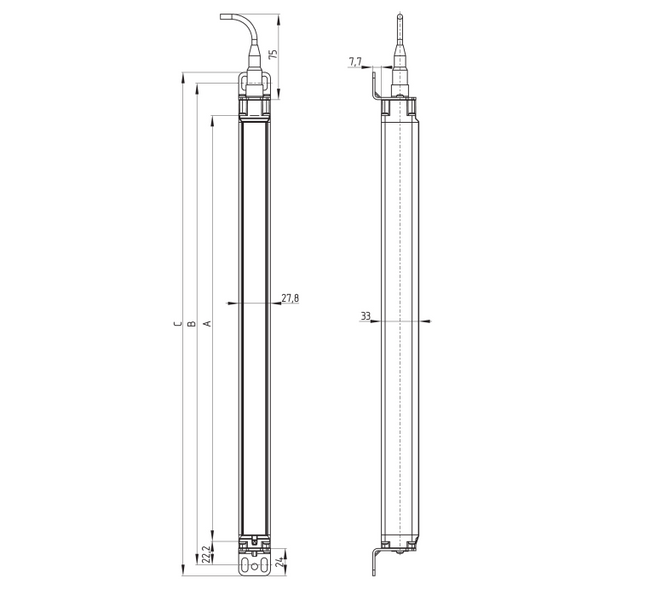

Dados mecânicos
Habilidade de detecção para corpos de prova v = 1,6 m/s
14 mm
Altura do campo de proteção
570 mm
Alcance mínimo do campo de proteção,
0,3 m
Alcance máximo do campo de proteção,
7 m
Comprimento de onda dos sensores
880 nm
Downloads
Ficha técnica: slc440com-er-0570-14-2024-10-21-15-42.pdf
Descrição
Tipo de segurança 4 de acordo com IEC 61496-1
Estado e diagnóstico via App com Bluetooth
Arranque automático ou rearme manual
Ajuda ativa integrada para a instalação
Segurança de processo com elevada disponibilidade
Ajuste de parametros amigável, sem ferramentas necessárias
Opcional tipo de proteção IP69 com invólucro de proteção (acessórios)
Dados mecânicos
Habilidade de detecção para corpos de prova v = 1,6 m/s
14 mm
Altura do campo de proteção
1.050 mm
Alcance mínimo do campo de proteção,
0,3 m
Alcance máximo do campo de proteção,
7 m
Comprimento de onda dos sensores
880 nm
Downloads
Ficha técnica: slc440com-er-1050-14-2024-10-21-14-15.pdf
Descrição
Tipo de segurança 4 de acordo com IEC 61496-1
Estado e diagnóstico via App com Bluetooth
Arranque automático ou rearme manual
Ajuda ativa integrada para a instalação
Segurança de processo com elevada disponibilidade
Ajuste de parametros amigável, sem ferramentas necessárias
Opcional tipo de proteção IP69 com invólucro de proteção (acessórios)
Dados mecânicos
Habilidade de detecção para corpos de prova v = 1,6 m/s
30 mm
Altura do campo de proteção
1.050 mm
Alcance mínimo do campo de proteção,
0,3 m
Alcance máximo do campo de proteção,
10 m
Comprimento de onda dos sensores
880 nm
Downloads
Ficha técnica: slc440com-er-1050-30-2024-10-21-14-27.pdf
Descrição
Tipo de segurança 4 de acordo com IEC 61496-1
Estado e diagnóstico via App com Bluetooth
Arranque automático ou rearme manual
Ajuda ativa integrada para a instalação
Segurança de processo com elevada disponibilidade
Ajuste de parametros amigável, sem ferramentas necessárias
Opcional tipo de proteção IP69 com invólucro de proteção (acessórios)
Dados mecânicos
Habilidade de detecção para corpos de prova v = 1,6 m/s
30 mm
Altura do campo de proteção
1.450 mm
Alcance mínimo do campo de proteção,
0,3 m
Alcance máximo do campo de proteção,
10 m
Comprimento de onda dos sensores
880 nm
Downloads
Ficha técnica: slc440com-er-1450-30-2024-10-21-14-32.pdf
