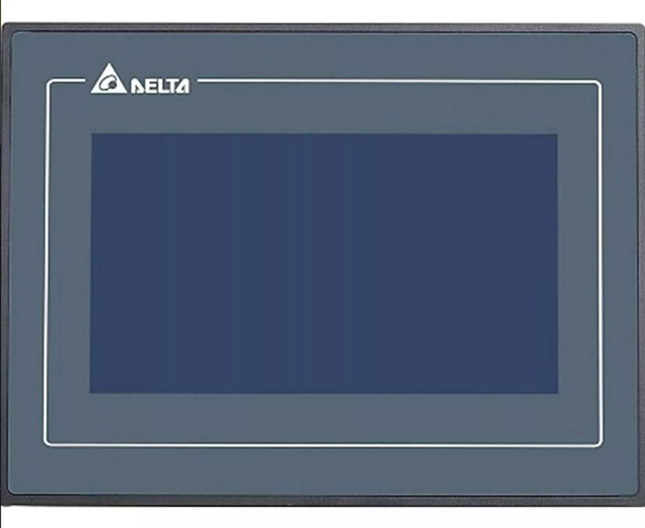

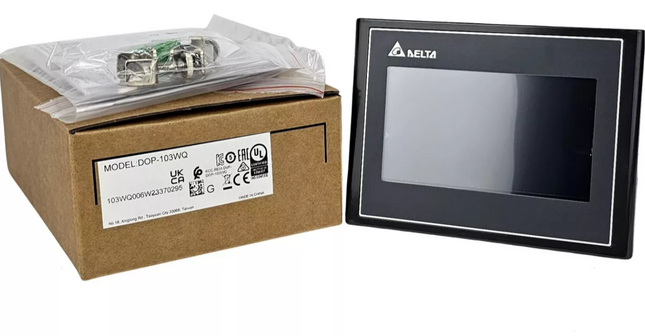

IHM DOP-103WQ
A Dop-103WQ adota o mais recente processador Cortex-A8 de alta velocidade e display de exibição de alto brilho, alto contraste e cores vibrantes. O nova séria DOP-100 está alinhada a nova era da manufatura inteligente, visto que cada vez mais, as aplicações em nuvem estão se tornando mais populares. A série DOP-100 possui Ethernet incorporada e outras funções de rede aplicáveis, incluindo FTP, E-Mail, monitoramento e controle remoto com VNC (Virtual Network Computing) e NTP (Network Time Protocols).
Conheça a IHM DOP103WQ:
Código: DOP103WQ (4924)
Tela Colorida 65.536 cores
Tamanho: 4,3”
Resolução: 480×272
Processador Cortex A8 – 800 Mhz
Memoria: 256MB (ROM)
USB client V 2.0
USB Host V1.1
Porta Serial: RS 232 / RS485 / RS422
Suporta Ethernet
Software: DOPSoft
Certificação: CE / UL
Dimensões da área de recorte: (118.8 x 92,8)mm
Cabo de Programação: DOP-CAUSBAB (2236)
Cabo de Comunicação CLP DVP com IHM DOP: DOP-CA232DP ou UC-MS030-06A (2237)
Recursos da IHM:
- FTP Server
-Envio de e-mails
-Acesso Remoto VNV Viewer
-Novo display de LCD e Melhor contraste
-Processador com maior velocidade
-Auto reconhecimento do CLP na porta serial
-Leitor de PDF incorporado (Manual da Maquina)
-Novo software DOPSOFT v4.0 com novos recursos
-Novas funções de Alarme, com filtros e valor de processo em tempo real
-Incorporado norma 21 CFR part 11 – Rastreabilidade e Históricos de operações de usuário
-Fácil Gestão de Alarmes e envio de mensagens por e-mail com protocolos SSL
-Proteção contra Pico de Tensão e Ruídos na rede
-Robustez: Dupla proteção no display que garante uma maior vida útil e proteção contra intempéries.
-Biblioteca com abundância de elementos gráficos
-Histórico de Dados: A nova série DOP-100 também esta apta a criar relatórios com definições criadas pelo usuário, os dados podem ser salvo em um cartão de memória, pen-drive ou envaido via rede e salvo como arquivo XLS.
-Suporta 8 níveis de permissões e até 08 contas independentes (login/senha). Cada nível só têm acesso as permissões atribuídas.

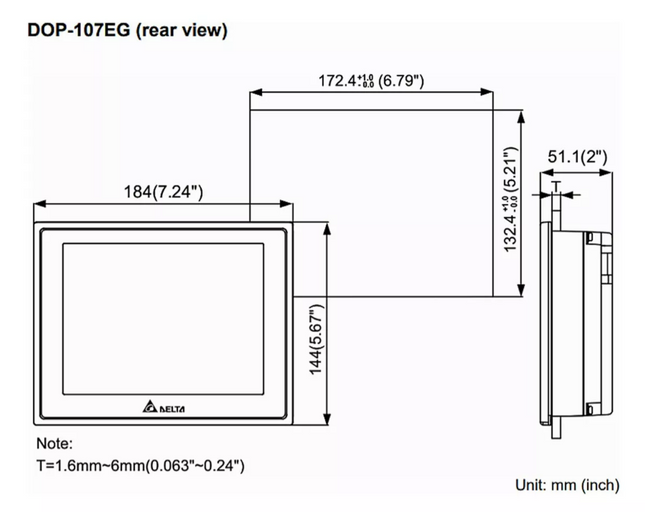

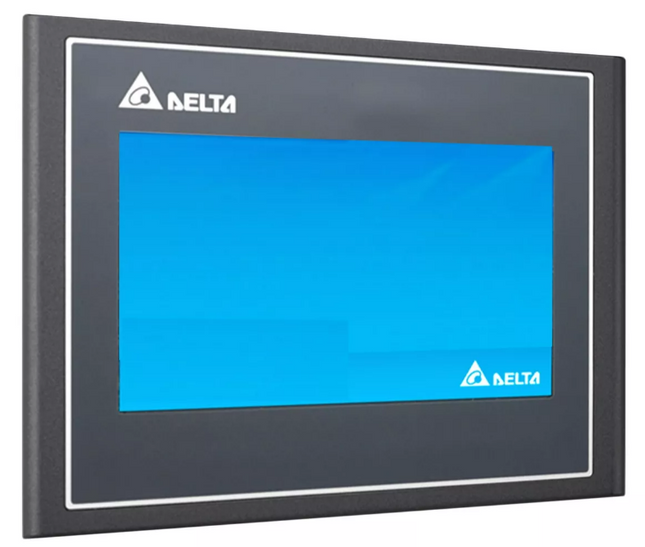

IHM DELTA DOP-107EG
A IHM DOP-107EG é uma Interface TouchScreen de 7,0" com resolução 800×600 e 3 portas COM, 02 usb e uma Ethernet.
Substitui a modelo DOP-B07E515 com o mesmo recorte de painel e recursos.
Características:
DOP-107EG (8183)
Tela Colorida 65.536 cores
Tamanho: 7,0”
Resolução: 800×600
Memoria: 256Mb
USB client V 2.0
USB Host V1.1
Suporte SD Card
Porta Serial: RS 232 / RS485 / RS422
Suporta Ethernet
Software: DOPSoft Versão V4.00.06.75 ou acima.
Certificação CE/UL
Cabo de Programação: DOP-CAUSBAB (2236) ou UC-PRG015-02A C (8546)
Cabo de Comunicação CLP DVP com IHM DOP: DOP-CA232DP ou UC-MS030-06A (2237)

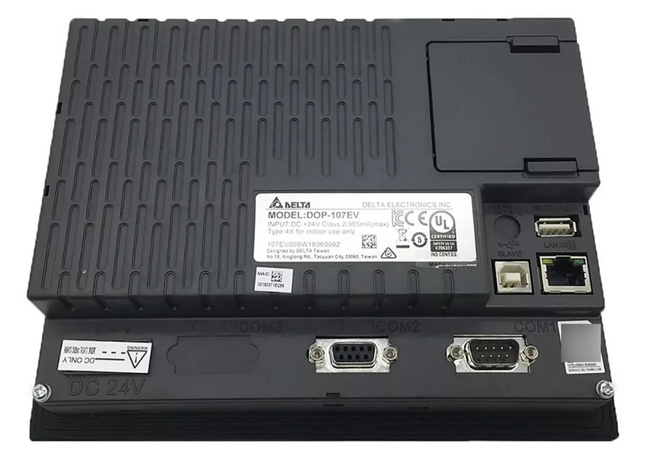

IHM DOP-107EV
A DOP-107EV é uma IHM de 7 polegadas, série DOP-100 com porta Ethernet. Possui todas as ferramentas de programação da linha DOP-B e novos recursos exclusivos da DOP-100.
Características da IHM DOP-107EV:
DOP-107EV (8186)
Tamanho 7 polegadas
Resolução 800×480
Cores 65.536 Cores TFT
Processador Cortex-A8 800MHz
512 MB RAM
256 MB ROM
Ethernet incorporada
2 x porta COM / 1 expansão porta COM
Introdução de dados multi-idiomas
USB Principal
USB Cliente
Certificação CE / UL
Temperatura de Operação: 0? a 50?
Temperatura de armazenagem: -20? a 60?
Quantidade de toques na tela: >10.000.000 de vezes
Cabo de Programação: DOP-CAUSBAB (2236) ou UC-PRG015-02A C (8546)
Cabo de Comunicação CLP DVP com IHM DOP: DOP-CA232DP ou UC-MS030-06A (2237)
Funcionalidades
FTP Server
Envio de e-mails
Acesso Remoto VNV Viewer
Novo display de LCD e Melhor contraste
Processador com maior velocidade
Auto reconhecimento do CLP na porta serial
Leitor de PDF incorporado (Manual da Maquina)
Novo software DOPSOFT v4.0 com novos recursos
Novas funções de Alarme, com filtros e valor de processo em tempo real
Incorporado norma 21 CFR part 11 – Rastreabilidade e Históricos de operações de usuário

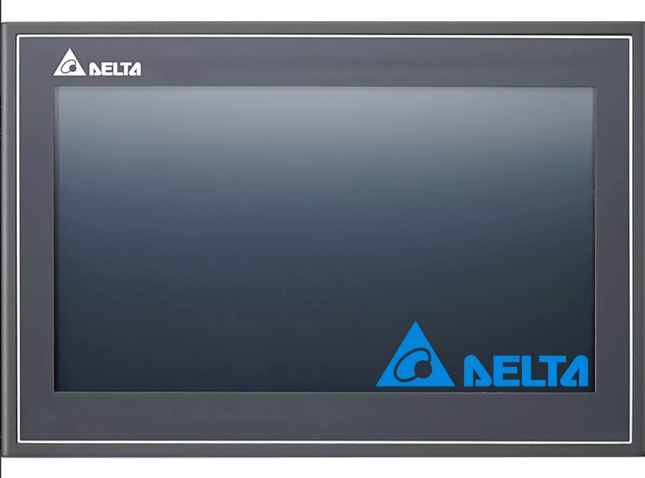

IHM Delta DOP-110CS
A IHM Delta DOP-110CS é a IHM de entrada da linha DOP-100 de 10,1?. O modelo adota o mais recente processador Cortex-A8 de alta velocidade e exibição de alto brilho, alto contraste e núcleos vibrantes. As cores vida da tela de 65.536 cores de todo o realce ao seu projeto.
Recursos e características do DOP-110CS
DOP-110CS (8187)
IHM repõe modelo anterior DOP-B10S411
Tela Colorida 65.536 núcleos
Tamanho: 10,1”
Resolução: 1024×600
Processador Cortex A8 – 800 Mhz
Memória: 256MB (ROM) e 256MB (RAM)
Cliente USB V 2.0
Host USB V1.1
Porta Serial: 02 portas COM RS 232 / RS485
Software: DOPSoft
Certificação: CE / UL

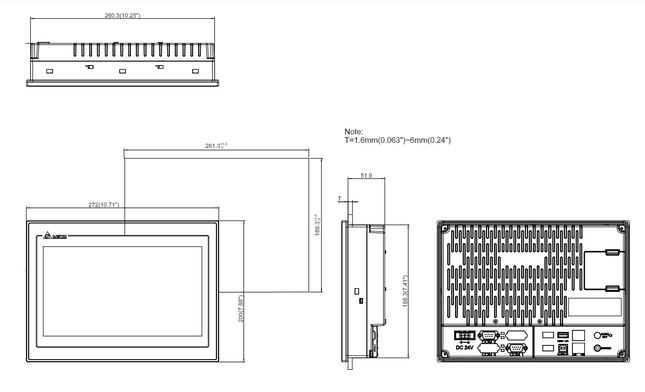

Dimensões da área de recorte: (261,3 x 189,3)mm
Cabo de Programação: DOP-CAUSBAB (2236) ou UC-PRG015-02A C (8546)
Cabo de Comunicação CLP DVP com IHM DOP: DOP-CA232DP ou UC-MS030-06A (2237)

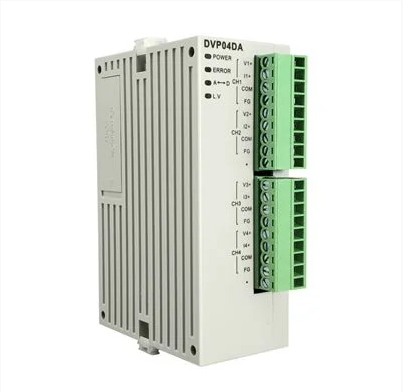

Módulo de expansão analógica Slim para a série DVP-S
Especificações
Tensão de Alimentação: 24 Vdc (20,4 Vdc ~ 28,8 Vdc)Canais de Sáida Analógicas: 4 canaisResolução das Saídas: 12 bits (2,5 mV) para entrada de tensão 0-10V e 12 bits (5µA) para entrada de corrente 0-20mAComunicação: Interface RS-485 (protocolo MODBUS ASCII/RTU)Compatível com todos os CLP´s da série DVP-S
Módulo de expansão analógica Slim para a série DVP-S
Especificações
Tensão de Alimentação: 24 Vdc (-15% ~ +20%) 3,5 WCanais de Saídas Analógicas: 4 canaisResolução das Saídas: 16 bits para entrada de tensão +-10V e 15 bits para entrada de corrente 0~20mA ou 4~20mACompatível com os CLP´s com barramento do lado esquerdo da série DVP-S (DVP-SA, DVP-SV, DVP-SE, DVP-SX)
Módulo de expansão analógica Slim para leitura de RTD´s para a série DVP-S
Especificações
Tensão de Alimentação: 24 Vdc (20,4 Vdc ~ 28,8 Vdc) 2WCanais de Entrada Analógicas: 4 canaisTipo de Sensores: Pt100/Pt1000/Ni100/Ni1000/LG-Ni1000/Cu100Resolução: 0,1°C/0,18°FComunicação: Interface RS-485 (protocolo MODBUS ASCII/RTU)Compatível com todos os CLP´s da série DVP-S
Módulo de expansão analógica Slim para leitura de Termopar para a série DVP-S
Especificações
Tensão de Alimentação: 24 Vdc (20,4 Vdc ~ 28,8 Vdc) 2WCanais de Entrada Analógicas: 4 canaisTipo de Sensores: J, K, R, S, e TResolução: 0,1°C/0,18°FComunicação: Interface RS-485 (protocolo MODBUS ASCII/RTU)Compatível com todos os CLP´s da série DVP-S
Módulo de expansão analógica Slim para a série DVP-S
Especificações
Tensão de Alimentação: 24 Vdc (20,4 Vdc ~ 28,8 Vdc)Canais de Entrada Analógicas: 6 canaisResolução: 14 bits (1,25 mV) para entrada de tensão +-10V e 13 bits (5µA) para entrada de corrente +-20mAComunicação: Interface RS-485 (protocolo MODBUS ASCII/RTU)Compatível com todos os CLP´s da série DVP-S

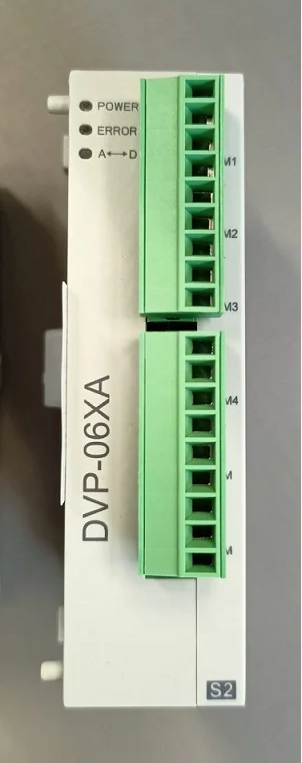

Módulo de expansão analógica Slim para a série DVP-S
Especificações
Tensão de Alimentação: 24 Vdc (20,4 Vdc ~ 28,8 Vdc)Canais de Entrada Analógicas: 4 canaisCanais de Sáida Analógicas: 2 canaisResolução das Entradas: 12 bits (5 mV) para entrada de tensão +-10V e 11 bits (20µA) para entrada de corrente +-20mAResolução das Saídas: 12 bits (2,5 mV) para entrada de tensão 0-10V e 12 bits (5µA) para entrada de corrente 0-20mAComunicação: Interface RS-485 (protocolo MODBUS ASCII/RTU)Compatível com todos os CLP´s da série DVP-S
Módulo de expansão digital Slim para a série DVP-S
Especificações
Pontos de Saídas: 8 (Relé)Tensão/Corrente de Saída: <250 Vac e 30 Vdc / 1,5 A por ponto e 5 A para COMTempo de resposta: 10msCompatível com todos os CLP´s da série DVP-S

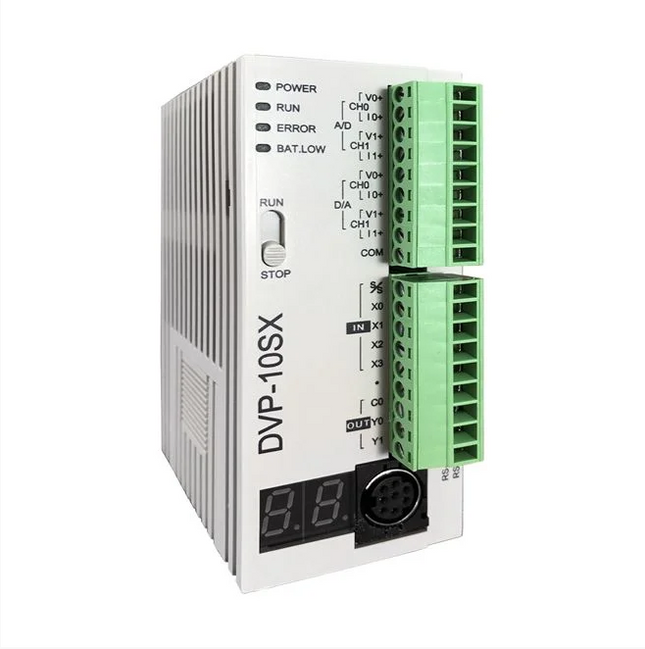

CLP Slim da Série DVP
Especificações
Pontos MPU: 10 (4DI / 2DO (Relé), 2AI / 2AO)Máx. Pontos de E/S: (6 + 230)Capacidade do programa: 8k passosPorta COM: Portas RS-232, RS-485 ntegradas, compatível com o protocolo ASCII / RTU. Pode ser mestre ou escravo.Saída de pulso de alta velocidade: Suporta saída de pulso independente de alta velocidade de 2 pontos (Y0 de até 50KHz e Y1 de até 10KHz).Contadores: de alta velocidade integradosE/S analógica: integrada
CLP Slim da Série DVP
Especificações
Pontos MPU: 12 (8DI + 4DO (Relé))
Máx. Pontos de E / S: 492 (12 + 480)
Capacidade do programa: 16k passos
Porta COM: RS-232 e 2 portas RS-485 integradas, compatível com o protocolo Modbus ASCII / RTU.
Pode ser mestre ou escravo.
Saída de pulso de alta velocidade: Suporta 2 pontos (Y0, Y2) de 100kHz e 2 pontos (Y1, Y3) de saída de pulso de alta velocidade independente de 10kHz.
Extensível para Max. 8 Módulos: DVP-SA2 é extensível para E / S analógica, medição de temperatura, chave DIP de entrada, módulos de comunicação PROFIBUS / DeviceNet e funções de controle de movimento de eixo único.
Contadores de alta velocidade integradosSuporta módulos do lado esquerdo e do lado direito da série DVP-S
CLP Slim da Série DVP
Especificações
Pontos MPU: 12 (8DI + 4DO (Transiator))
Máx. Pontos de E / S: 492 (12 + 480)
Capacidade do programa: 16k passos
Porta COM: RS-232 e 2 portas RS-485 integradas, compatível com o protocolo Modbus ASCII / RTU.
Pode ser mestre ou escravo.
Saída de pulso de alta velocidade: Suporta 2 pontos (Y0, Y2) de 100kHz e 2 pontos (Y1, Y3) de saída de pulso de alta velocidade independente de 10kHz.
Extensível para Max. 8 Módulos: DVP-SA2 é extensível para E / S analógica, medição de temperatura, chave DIP de entrada, módulos de comunicação PROFIBUS / DeviceNet e funções de controle de movimento de eixo único.
Contadores de alta velocidade integradosSuporta módulos do lado esquerdo e do lado direito da série DVP-S
CLP Slim da Série DVP com Saída a TransistorEspecificações
Pontos MPU: 12 (8DI + 4DO)Máx. Pontos de E / S: 492 (12 + 480)Capacidade do programa: 16k passosPorta COM: RS-232 e 2 portas RS-485 integradas, compatível com o protocolo Modbus ASCII / RTU.Pode ser mestre ou escravo.Ethernet: Integrada suporta MODBUS TCP e Ethernet / IPSaída de pulso de alta velocidade: Suporta 2 pontos (Y0, Y2) de 100kHz e 2 pontos (Y1, Y3) de saída de pulso de alta velocidade independente de 10kHz.Extensível para Max. 8 Módulos: DVP-SE é extensível para E / S analógica, medição de temperatura, chave DIP de entrada, módulos de comunicação PROFIBUS / DeviceNet e funções de controle de movimento de eixo único.Contadores de alta velocidade integradosA função de filtro de IP é um firewall que oferece a primeira linha de defesa e fornece proteção contra malware e ameaças de redeSuporta módulos do lado esquerdo e do lado direito da série DVP-SSem necessidade de bateria. Livre de manutenção. (O relógio em tempo real funciona por 15 dias após o desligamento)

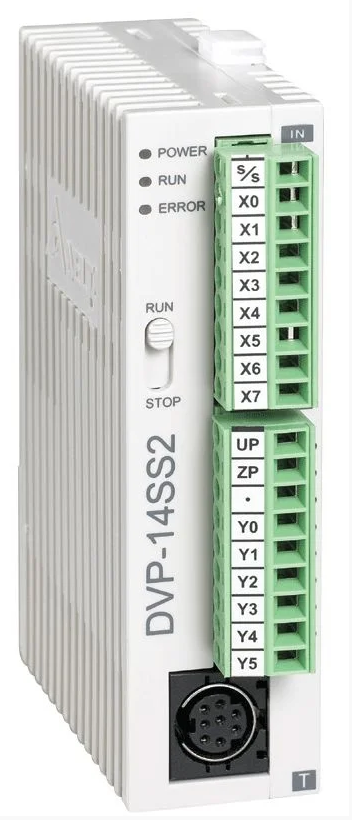

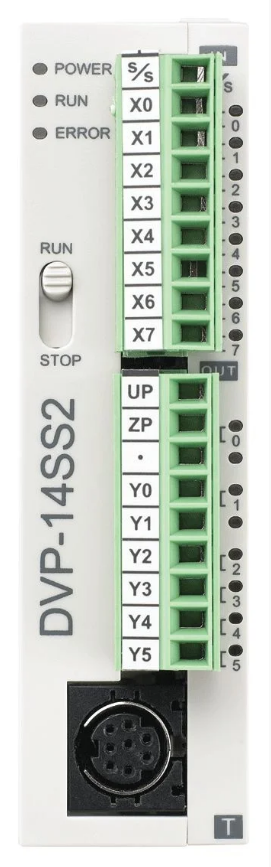

DVP14SS211R - CLP CPU 14SS2 8ED/6SD RELE08 Entradas Digitais / 06 Saidas DigitaisMáxima expansão : 494 ( 14+480 )Capacidade memória: 8KPortas Comunicação: RS232 e RS485 – Compatível Modbus ASCII/RTU. Pode ser mestre ou escravo.Saída de Pulso de Alta velocidade: Suporta 4 pontos YO ~ Y3 (máxima frequência 10KHz).* Disponível apenas no modelo a transistor, modelo a relé com uma frequência máxima de 1hzSuporta Controle PID Auto-Tunning (Salva parâmetros automaticamente após o ajuste de temperatura).Contadores de Alta Velocidade: 4Entradas de 20KHz
Controlador Lógico Programável 8ED/6SD Transistor Delta - DVP14SS211TO DVP14SS é um clp marca Delta de pequeno porte, compacto e com velocidade de execução de 0,35us. Uma solução simples e de baixo custo com saída a transistor (NPN).Máxima expansão : 494 pontos ( 14+480 )Capacidade memória: 8KPortas Comunicação: RS232 e RS485 – Compatível Modbus ASCII/RTU. Pode ser mestre ou escravo.Saída de Pulso de Alta velocidade: Suporta 4 pontos YO ~ Y3 (máxima frequência 10KHz).Suporta Controle PID Auto-Tunning (Salva parâmetros automaticamente após o ajuste de temperatura).Contadores de Alta Velocidade: 4 Entradas de 20KHzNÃO INCLUSO: Cabos de Programação: UC-MS030-01A (cabo sem conversor USB-RS485) / UC-PRG020-12A (cabo com conversor USB-RS485)

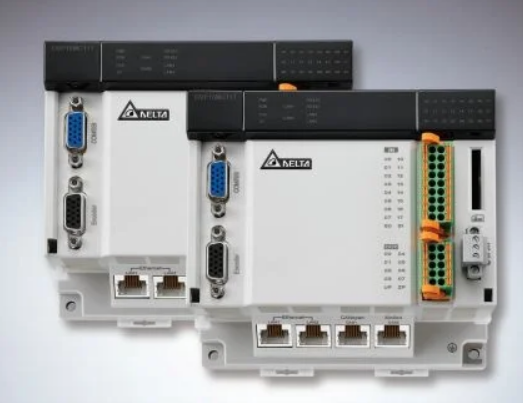

Controlador Lógico Programável para controle de movimento multi-eixo da DeltaDVP15MC11T é um tipo de controlador de movimento multi-eixo pesquisado e produzido pela Delta de forma autônoma com base no barramento de campo CANopen. Ele está em conformidade com o protocolo de comunicação básica CANopen DS301 e o protocolo de controle de movimento DSP402.Especificações
16 ED / 8 SD (Todas as entradas e saídas digitais são de alta velocidade)
Porta Lan Ehernet
Porta Lan CAN Motion (DSP402)
01 Entrada para Encoder absoluto
02 Entradas Incremental para Encoder
Controle de até 6 eixos
Máxima expansão : 480 Pontos ( Máxima 14 expansões Digitais e 08 expansões analógicas)
Capacidade memória: 16K / Movimento 1Mbps
Portas Comunicação: RS232 e RS485 – Compatível Modbus ASCII/RTU.
Aplicação em rede industrial: Fornece DeviceNet Mestre/Escravo; CANOpen Mestre/Escravo; PROFIBUS-DP escravo.
Alta performance em sincronismo: DVP15MC Controla 04 eixos em 2ms e 06 eixos em até 4ms.
CLP compatível com G-Code
Número de E-cam: 16 com até 2048 Pontos
Memória de Programa: 20MB

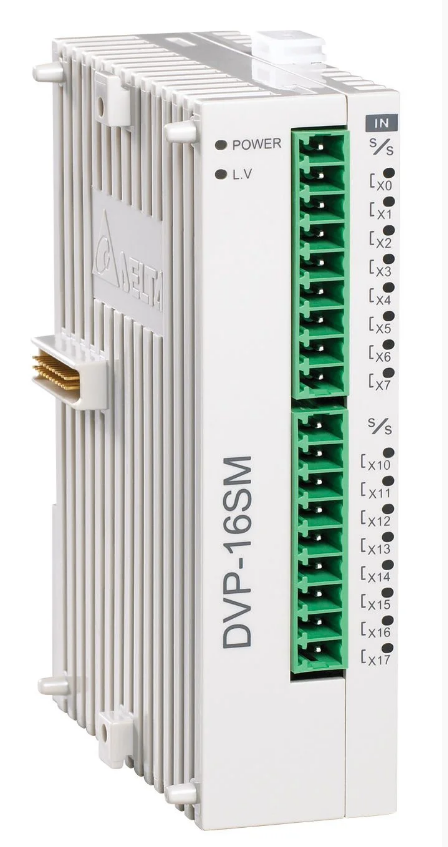

DVP16SM11N Expansão Slim 16ED Delta
Especificações
Pontos de Entradas: 16 (sink/source Vdc)Tensão/Corrente de Entrada: 24 Vdc/5mATempo de resposta: 10msCompatível com todos os CLP´s da série DVP-S
Especificações
Pontos de Saídas: 16 (Transistor NPN)Tensão/Corrente de Saída: 30 Vdc (9 W) / 0,15A por ponto a 50°C e 2A para COMTempo de resposta: máximo 25µsCompatível com todos os CLP´s da série DVP-S
Especificações
Pontos de Saídas: 16 (Transistor PNP)Tensão/Corrente de Saída: 30 Vdc (9 W) / 0,15A por ponto a 50°C e 2A para COMTempo de resposta: máximo 25µsCompatível com todos os CLP´s da série DVP-S
Especificações
Pontos de Entradas: 8 (Sink/Source)Pontos de Saídas: 8 (Relé)Tensão/Corrente de Entrada: 24Vdc / 5mATensão/Corrente de Saída: 30Vdc (9 W) / 0,15A por ponto a 50°C e 2A para COMTempo de resposta: Aproximadamente 10msCompatível com todos os CLP´s da série DVP-S

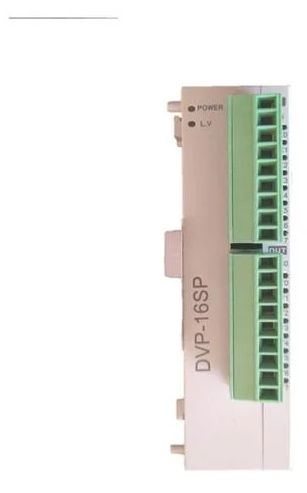

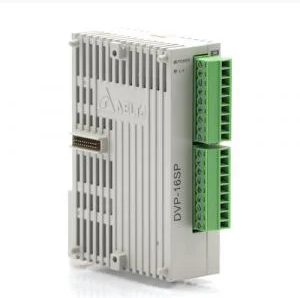

DVP16SP11T Expansão Slim 8ED/8SD transistor NPN Delta
Especificações
Pontos de Entradas: 8 (Sink/Source)Pontos de Saídas: 8 (Transistor NPN)Tensão/Corrente de Entrada: 24Vdc / 5mATensão/Corrente de Saída: 30Vdc (9 W) / 0,15A por ponto a 50°C e 2A para COMTempo de resposta: Máximo 25us (saídas) e Aproximadamente 10ms (entradas)Compatível com todos os CLP´s da série DVP-S
