Cartão de função CAnOpen (mestre) para CLP da série AS300 Delta
Especificações
Portas de Comunicação : 1Protocolos Suportados: DS301Utilizado em conjunto com: Módulos de I/O remotos da série AS (AS00SCM-A) e Sistema servo motores da DeltaAplicado aos Controladores Lógicos Programáveis da série AS300
Fonte de Alimentação Modular para CLP da Série AS300/200 Delta
Especificações
Tensão de Entrada: 100 a 240 Vac (-15% a +10%, 50/60 Hz +-5%)Corrente Máxima de Saída: 1,5 A (36W) para o barramento interno e 0,5A (12W) para o terminal externoTensão de Saída: 24 VdcProteção: Contra curto-circuito e sobrecorrente
CatálogoClique aqui para baixarManual de Hardware e OperaçãoClique aqui para baixarDatasheetClique aqui para baixar
Módulo de expansão de I/O Remota para CLP AS300/200 Delta
Especificações
Alimentação: 24 Vdc (0,6 W)Interface de Comunicação: RS-485/RS-422/RS-232, CAN e EthernetPortas de Comunicação: 2 portas para cartões de comunicaçãoProtocolos suportados: Modbus, EtherNet/IP, PROFINET e CANopenUtilizado em conjunto com os cartões: AS-FCOPM, AS-FEN02 e AS-FPFN02 (Modo de controle remoto RTU)Pode ser conectado até 8 módulos de I/O no lado direito
Módulo de Expansão Analógico para CLP da Série AS300/200 Delta
Especificações
Tensão de Alimentação: 24 Vdc (20,4 Vdc ~ 28,8 Vdc) (-15% a +20%)Canais de Entrada Analógicas: 4 canaisResolução das Entradas: 16 bits (0–10V, 0/1–5V, -5 a +5V, -10 a +10V, 0/4–20mA e -20 a +20mA)Tempo de conversão: 2 ms/CanalCompatível com todos os CLP´s da série AS300/200
Módulo de Expansão Analógico para CLP da Série AS300/200 Delta
Especificações
Tensão de Alimentação: 24 Vdc (20,4 Vdc ~ 28,8 Vdc) (-15% a +20%)Canais de Saídas Analógicas: 4 canaisResolução das Saídas: 12 bits (-10 a +10V e 0/4–20mA)Tempo de conversão: 2 ms/CanalCompatível com todos os CLP´s da série AS300/200
Módulo de Expansão Analógico para CLP da Série AS300/200 Delta
Especificações
Tensão de Alimentação: 24 Vdc (20,4 Vdc ~ 28,8 Vdc) (-15% a +20%)Canais de entrada: 4 para RTD 2 fios/3 fiosTipo de sensor: Pt100 / Ni100 / Pt1000 / Ni1000 / JPt100 / LG-Ni1000 / Cu50 / Cu100 / 0-300Ω / 0-3000Ω / Ni120Resolução: 0.1°C/0.1°F (16 bits)Tempo de conversão: 200 ms/CanalCompatível com todos os CLP´s da série AS300/200
Módulo de Expansão Analógico para CLP da Série AS300/200 Delta
Especificações
Tensão de Alimentação: 24 Vdc (20,4 Vdc ~ 28,8 Vdc) (-15% a +20%)Canais de entrada: 4 para TermoparTipo de sensor: Termopar (J, K, R, S, T, E, N, B and -100 to +100 mV)Resolução: 0.1°C/0.1°F (24 bits)Tempo de conversão: 200 ms/CanalCompatível com todos os CLP´s da série AS300/200
Módulo de Expansão Analógico para CLP da Série AS300/200 Delta
Especificações
Tensão de Alimentação: 24 Vdc (20,4 Vdc ~ 28,8 Vdc) (-15% a +20%)Canais de entrada: 6 para RTD 2 fios/3 fiosTipo de sensor: Pt100 / Ni100 / Pt1000 / Ni1000 / JPt100 / LG-Ni1000 / Cu50 / Cu100 / 0-300Ω / 0-3000Ω / Ni120Resolução: 0.1°C/0.1°F (16 bits)Tempo de conversão: 200 ms/CanalCompatível com todos os CLP´s da série AS300/200
Módulo de Expansão Analógico para CLP da Série AS300/200 Delta
Especificações
Tensão de Alimentação: 24 Vdc (20,4 Vdc ~ 28,8 Vdc) (-15% a +20%)Canais de Entrada Analógicas: 4 canaisCanais de Sáida Analógicas: 2 canaisResolução das Entradas: 16 bits (0–10V, 0/1–5V, -5 a +5V, -10 a +10V, 0/4–20mA e -20 a +20mA)Resolução das Saídas: 12 bits (-10 a +10V, 0–20mA e 4–20mA)Tempo de conversão: 2 ms/CanalCompatível com todos os CLP´s da série AS300/200
Módulo de Expansão Analógico para CLP da Série AS300/200 Delta
Especificações
Tensão de Alimentação: 24 Vdc (20,4 Vdc ~ 28,8 Vdc) (-15% a +20%)Canais de entrada: 8 para TermoparTipo de sensor: Termopar (J, K, R, S, T, E, N, B and -100 to +100 mV)Resolução: 0.1°C/0.1°F (24 bits)Tempo de conversão: 200 ms/CanalCompatível com todos os CLP´s da série AS300/200
Módulo de expansão digital para CLP da série AS300/200 Delta
Especificações
Pontos de saída: 16Tipo de saída: ReléTensão/Corrente das saídas: 240VAC/24VDC 2A/Saída e 8A/COMBloco de terminais de molaCompatível com todos os CLP´s da série AS300/200
Módulo de expansão digital para CLP da série AS300/200 Delta
Especificações
Pontos de saída: 16 (Sinking)Tipo de saída: Transistor NPNTensão/Corrente das saídas: 5-30 Vdc 0,5A/Saída e 4A/COMBloco de terminais de molaCompatível com todos os CLP´s da série AS300/200

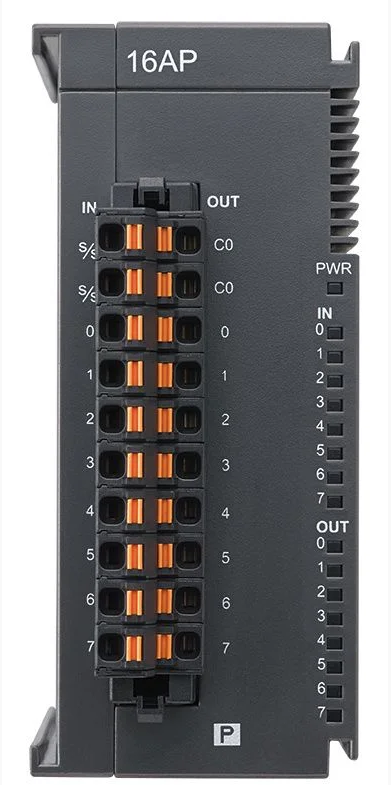

Módulo de expansão digital para CLP da série AS300/200 Delta
Especificações
Pontos de entrada: 8Tensão/Corrente das entradas: 24 Vdc 5mAPontos de saída: 8 (sourcing)Tipo de saída: Transistor PNPTensão/Corrente das saídas: 5-30 Vdc 0,5A/Saída e 4A/COMBloco de terminais de molaCompatível com todos os CLP´s da série AS300/200
Módulo de expansão digital para CLP da série AS300/200 Delta
Especificações
Pontos de entrada: 8Tensão/Corrente das entradas: 24 Vdc 5mAPontos de saída: 8 (Sinking)Tipo de saída: Transistor NPNTensão/Corrente das saídas: 5-30 Vdc 0,5A/Saída e 4A/COMBloco de terminais de molaCompatível com todos os CLP´s da série AS300/200
Controlador Lógico Programável da série AS200 da DeltaA série AS200 da DELTA é um controlador multifuncional de alto desempenho projetado para todos os tipos de equipamentos. Ele apresenta CPU´s de 32 bits desenvolvidas pela Delta para maior velocidade de execução (40k steps/ms) e suporta até 32 módulos de extensão ou até 1.024 entradas/saídas. A série AS200 fornece controle de posicionamento preciso para até 8 eixos via rede CANopen e máx. 6 eixos via controle por Trem de Pulso (200 kHz). Integrados na CPU os Protocolos Industriais: Ethernet/IP; Modbus; CANopen.Especificações
Nova CPU SoC (System on Chip) de 32 bits
Máx. I/O: 1.024
Entrada/Saída incorporada: 8DI/6DO e 2EA/2SA
Tipo saída digital: NPN
Contador de alta velocidade: 4 CH´s (200kHz)
Saída Trem de Pulso: 3 eixos (200kHz)
Capacidade do programa: AS200 series 64k steps
Registros de dados: 64k palavras
Portas de comunicação incorporadas: USB, Ethernet, 2 x RS-485 e CANopen
Protocolos de comuncação: Modbus, Modbus TCP, Ethernet/IP e CANopen
Módulos de extensão: máx. 32 (módulos analógicos: máx. 16 / módulos de comunicação: máx. 4)
Velocidade de execução: até 40 k steps/ms- Instrução básica (LD): 25 ns- Instrução de aplicação (MOV): 0,15 μs
Seleção abundante de módulos digitais IO, módulos analógicos IO, módulos de temperatura, módulo de célula de carga e cartões de função.
Controlador Lógico Programável da série AS200 da DeltaA série AS200 da DELTA é um controlador multifuncional de alto desempenho projetado para todos os tipos de equipamentos. Ele apresenta CPU´s de 32 bits desenvolvidas pela Delta para maior velocidade de execução (40k steps/ms) e suporta até 32 módulos de extensão ou até 1.024 entradas/saídas. Integrados na CPU os Protocolos Industriais: Ethernet/IP; Modbus; CANopen.Especificações
Nova CPU SoC (System on Chip) de 32 bits
Máx. I/O: 1.024
Entrada/Saída incorporada: 16DI/12DO
Tipo saída digital: Transsitor PNP (sourceing)
Contador de alta velocidade: 4 CH´s (200kHz)
Saída Trem de Pulso: 6 eixos (200kHz)
Capacidade do programa: AS200 series 64k steps
Registros de dados: 64k palavras
Portas de comunicação incorporadas: USB, Ethernet, 2 x RS-485 e CANopen
Protocolos de comuncação: Modbus, Modbus TCP, Ethernet/IP e CANopen
Módulos de extensão: máx. 32 (módulos analógicos: máx. 16 / módulos de comunicação: máx. 4)
Velocidade de execução: até 40 k steps/ms- Instrução básica (LD): 25 ns- Instrução de aplicação (MOV): 0,15 μs
Seleção abundante de módulos digitais IO, módulos analógicos IO, módulos de temperatura, módulo de célula de carga e cartões de função.
Controlador Lógico Programável da série AS200 da DeltaA série AS200 da DELTA é um controlador multifuncional de alto desempenho projetado para todos os tipos de equipamentos. Ele apresenta CPU´s de 32 bits desenvolvidas pela Delta para maior velocidade de execução (40k steps/ms) e suporta até 32 módulos de extensão ou até 1.024 entradas/saídas. Integrados na CPU os Protocolos Industriais: Ethernet/IP; Modbus; CANopen.Especificações
Nova CPU SoC (System on Chip) de 32 bits
Máx. I/O: 1.024
Entrada/Saída incorporada: 16DI/12DO
Tipo saída digital: Transsitor NPN (sinking)
Contador de alta velocidade: 4 CH´s (200kHz)
Saída Trem de Pulso: 6 eixos (200kHz)
Capacidade do programa: AS200 series 64k steps
Registros de dados: 64k palavras
Portas de comunicação incorporadas: USB, Ethernet, 2 x RS-485 e CANopen
Protocolos de comuncação: Modbus, Modbus TCP, Ethernet/IP e CANopen
Módulos de extensão: máx. 32 (módulos analógicos: máx. 16 / módulos de comunicação: máx. 4)
Velocidade de execução: até 40 k steps/ms- Instrução básica (LD): 25 ns- Instrução de aplicação (MOV): 0,15 μs
Seleção abundante de módulos digitais IO, módulos analógicos IO, módulos de temperatura, módulo de célula de carga e cartões de função.
Controlador Lógico Programável da série AS300 da DeltaA série AS300 da DELTA é um controlador multifuncional de alto desempenho projetado para todos os tipos de equipamentos. Ele apresenta CPU´s de 32 bits desenvolvidas pela Delta para maior velocidade de execução (40k steps/ms) e suporta até 32 módulos de extensão ou até 1.024 entradas/saídas. Integradas com vários Protocolos Industriais: Ethernet/IP; Modbus; CANopen.Especificações
Nova CPU SoC (System on Chip) de 32 bits
Máx. I/O: 1.024
Entradas/Saídas integradas: 8ED/12SD
Tipo de Saída digital: NPN
Contador de alta velocidade: 4CHs (200kHz)
Saída Trem de Pulso: 6 eixos (200kHz)
Capacidade do programa: AS300 series 128k steps
Registros de dados: 60k palavras
Portas de comunicação incorporadas: USB, Ethernet, 2 x RS-485 e CANopen ((Requer o cartão de função)
Protocolos de comuncação: Modbus, Modbus TCP, Ethernet/IP e CANopen (Requer o cartão de função)
Módulos de extensão: máx. 32 (módulos analógicos: máx. 16 / módulos de comunicação: máx. 4)
Velocidade de execução: até 40 k steps/ms- Instrução básica (LD): 25 ns- Instrução de aplicação (MOV): 0,15 μs
Seleção abundante de módulos digitais IO, módulos analógicos IO, módulos de temperatura, módulo de célula de carga e cartões de função.
Módulo de expansão digital para CLP da série AS300/200 Delta
Especificações
Pontos de Entradas: 32 (sinking ou sourcing)Tensão/Corrente de Entrada: 24 Vdc/3,2mABloco de terminais com conector MILCompatível com todos os CLP´s da série AS300/200Acessórios necessários: Módulo terminal externo UB-10-ID32A e o Cabo de extensão de I/O UC-ET010-24B (consultar outros comprimentos de cabo)
Controlador Lógico Programável da série AS300 da DeltaA série AS300 da DELTA é um controlador multifuncional de alto desempenho projetado para todos os tipos de equipamentos. Ele apresenta CPU´s de 32 bits desenvolvidas pela Delta para maior velocidade de execução (40k steps/ms) e suporta até 32 módulos de extensão ou até 1.024 entradas/saídas. A série AS fornece controle de posicionamento preciso para até 8 eixos via rede CANopen e máx. 6 eixos via controle por Trem de Pulso (200 kHz). Integrados com vários Protocolos Industriais: Ethernet/IP; Modbus; CANopen.Especificações
Nova CPU SoC (System on Chip) de 32 bits
Máx. I/O: 1.024
Entrada/Saída incorporada: 16DI/16DO
Tipo saída digital: PNP
Contador de alta velocidade: 6 CH´s (200kHz)
Saída Trem de Pulso: 6 eixos (200kHz)
Capacidade do programa: AS300 series 128k steps
Registros de dados: 60k palavras
Portas de comunicação incorporadas: USB, Ethernet, 2 x RS-485 e CANopen (Requer o cartão de função)
Protocolos de comuncação: Modbus, Modbus TCP, Ethernet/IP e CANopen (Requer o cartão de função)
Módulos de extensão: máx. 32 (módulos analógicos: máx. 16 / módulos de comunicação: máx. 4)
Velocidade de execução: até 40 k steps/ms- Instrução básica (LD): 25 ns- Instrução de aplicação (MOV): 0,15 μs
Seleção abundante de módulos digitais IO, módulos analógicos IO, módulos de temperatura, módulo de célula de carga e cartões de função.
Acessórios necessários: 2 Módulos terminal externo UB-10-ID16A e o Cabo de extensão de I/O UC-ET010-24D (consultar no manual para outros comprimentos de cabo e combinações de módulos)
Controlador Lógico Programável da série AS300 da DeltaA série AS300 da DELTA é um controlador multifuncional de alto desempenho projetado para todos os tipos de equipamentos. Ele apresenta CPU´s de 32 bits desenvolvidas pela Delta para maior velocidade de execução (40k steps/ms) e suporta até 32 módulos de extensão ou até 1.024 entradas/saídas. A série AS fornece controle de posicionamento preciso para até 8 eixos via rede CANopen e máx. 6 eixos via controle por Trem de Pulso (200 kHz). Integrados com vários Protocolos Industriais: Ethernet/IP; Modbus; CANopen.Especificações
Nova CPU SoC (System on Chip) de 32 bits
Máx. I/O: 1.024
Entrada/Saída incorporada: 16DI/16DO
Tipo saída digital: NPN
Contador de alta velocidade: 6 CH´s (200kHz)
Saída Trem de Pulso: 6 eixos (200kHz)
Capacidade do programa: AS300 series 128k steps
Registros de dados: 60k palavras
Portas de comunicação incorporadas: USB, Ethernet, 2 x RS-485 e CANopen (Requer o cartão de função)
Protocolos de comuncação: Modbus, Modbus TCP, Ethernet/IP e CANopen (Requer o cartão de função)
Módulos de extensão: máx. 32 (módulos analógicos: máx. 16 / módulos de comunicação: máx. 4)
Velocidade de execução: até 40 k steps/ms- Instrução básica (LD): 25 ns- Instrução de aplicação (MOV): 0,15 μs
Seleção abundante de módulos digitais IO, módulos analógicos IO, módulos de temperatura, módulo de célula de carga e cartões de função.
Acessórios necessários: 2 Módulos terminal externo UB-10-ID16A e o Cabo de extensão de I/O UC-ET010-24D (consultar no manual para outros comprimentos de cabo e combinações de módulos)
Módulo de expansão digital para CLP da série AS300/200 Delta
Especificações
Pontos de Saídas: 64 (sinking)Tensão/Corrente de saída: 5-30 Vdc 0.1A/saída e 3.2A/COMBloco de terminais com conector MILCompatível com todos os CLP´s da série AS300/200Acessórios necessários: Dois módulo terminal externo UB-10-OT32A e dois cabos de extensão de I/O UC-ET010-24B (consultar o manual para outros comprimentos de cabo e outras combinação de módulos)

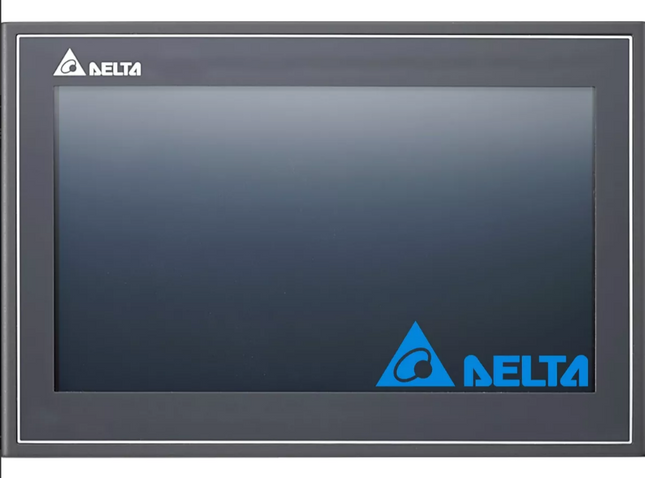

IHM Delta DOP-110WS
A IHM Delta DOP-110ws, série DOP-100, adota o mais recente processador Cortex-A8 de alta velocidade e display de exibição de alto brilho, alto contraste e cores vibrantes. O nova séria DOP-100 está alinhada a nova era da manufatura inteligente, visto que cada vez mais, as aplicações em nuvem estão se tornando mais populares. A série DOP-100 possui Ethernet incorporada e outras funções de rede aplicáveis, incluindo FTP, E-Mail, monitoramento e controle remoto com VNC (Virtual Network Computing) e NTP (Network Time Protocols).
Características:
DOP-110WS (8182)
Tela Colorida 65.536 cores
Tamanho: 10,0”
Resolução: 1024×600
Processador Cortex A8 – 800 Mhz
Memoria: 256MB (ROM) e 512MB (RAM)
USB client V 2.0
USB Host V1.1
03 Portas COM Serial: RS 232 / RS485 / RS422
01 porta Ethernet
Software: DOPSoft
Cabo de Programação: DOP-CAUSBAB (2236) ou UC-PRG015-02A C (8546)
Cabo de Comunicação CLP DVP com IHM DOP: DOP-CA232DP ou UC-MS030-06A (2237)

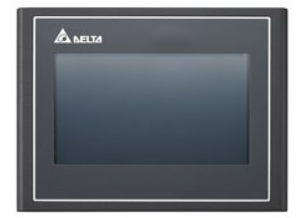

A DOP-103BQ adota o mais recente processador Cortex-A8 de alta velocidade e display de alto brilho, alto contraste e núcleos vibrantes. A nova série IHM DOP100, modelo DOP-103BQ substitui o modelo DOP-B03S211.
Características do IHM DOP-103BQ
IHM Delta DOP-103BQ (5925)
Tela Colorida 65.536 núcleos
Tamanho: 4,3”
Resolução: 480×272
Processador Cortex A8 – 800 Mhz
Memória: 256MB (ROM)
Cliente USB V 2.0
01 Porta COM
256 MB de memória RAM
256MB de memória ROM
Host USB V1.1
Software: DOPSoft
Certificação: CE / UL
Dimensões da área de recorte: (118,8 x 92,8)mm
Cabo de Programação: DOP-CAUSBAB (2236) ou UC-PRG015-02A C (8546)
Cabo de Comunicação CLP DVP com IHM DOP: DOP-CA232DP ou UC-MS030-06A (2237)
