Controlador de Temperatura DTB 48×48mm DeltaEspecificaçõesTipo de Saída: 2 saídas a relé (SPDT, 250VAC, 5A) e Saída de Corrente 4-20 mA DCEntrada: 100~240Vac (50/60Hz, 5VA) e 24Vdc +-10%Termopares (B, E, J, K, L, N, R, S, T, U, TXK)RTD de platina (PT100, JPT100)Controle: PID, ON/OFF, Manual ou Controle de programa PID (controle Ramp/Soak)Comunicação: Interface RS-485, Protocolo de comunicação MODBUS ASCII / RTUCatálogoClique aqui para baixar
ManualClique aqui para baixar
Controlador de Temperatura Delta DIN 48×96mmEspecificaçõesTipo de Saída: 2 saídas a relé, SPDT, 250VAC, 5AEntrada: 100~240Vac, 50/60Hz, 5VATermopares (B, E, J, K, L, N, R, S, T, U, TXK)RTD de platina (PT100, JPT100)Controle: PID, ON/OFF, Manual ou Controle de programa PID (controle Ramp/Soak)Comunicação: Interface RS-485, Protocolo de comunicação MODBUS ASCII / RTUCatálogo
Clique aqui para baixar
ManualClique aqui para baixar
Descrição
A série DTK é um novo controlador de temperatura com uma alta relação custo desempenho. Ele diminui muito os custos e o tempo de desenvolvimento e melhora as funções dos sistemas de controle de temperatura. Com um comprimento de apenas 60 mm e display LCD de alta resolução, é fácil para os operadores monitorarem as temperaturas de qualquer ambiente ou ocasião.
Características:
Comprimento reduzido para 60 mm
Display LCD de alta resolução
Tempo de amostragem de alta velocidade 100 ms
Modos de controle PID, ON/OFF, Manual
1 saída de alarme com 9 modos de alarme selecionáveis
SÉRIE
Série DTK
TENSÃO DE ALIMENTAÇÃO
100 - 240 VCA
FREQÜÊNCIA
50/60 Hz
ÍNDICE DE PROTEÇÃO IP
IP65
TAMANHO DO PAINEL (MM) - LXA
48 x 96
TERMOPAR
Tipo (KJTENRSBLU-TXK) - RTD de platina: Pt100, JPt100
DESCRIÇÃO
Controlador de temperatura de baixo custo
TELA DE LCD
Valor do Processo (PV) Cor vermelha - Ponto de ajuste (SV) Cor verde
SAÍDA 2
Relé
Ficha de dados Impressão

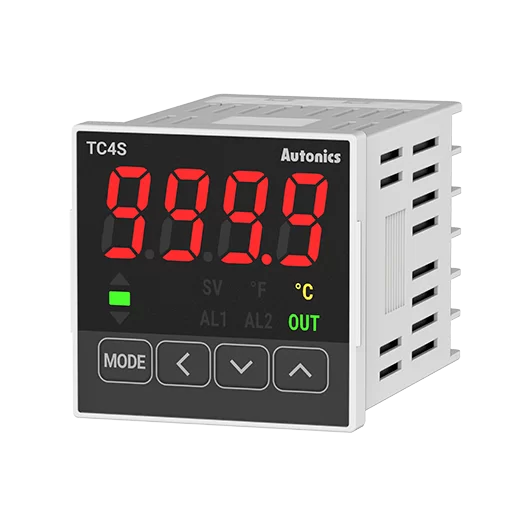

Tamanho
DIN L48×A48mm
Mostrar método
LED de 4 segmentos de 4 dígitos
Método de controle
LIGADO/DESLIGADO, P, PI, PD, PID
Tipo de entrada
Termopar: K(CA), J(IC), L(IC)RTD: DPt100Ω, Cu50Ω
Ciclo de amostragem
100ms
Saída de controle
Relé (250VAC ~ 3A) ou SSR (12VDC ) [LIGADO/DESLIGADO, fase, ciclo]
Opção de saída
1 alarme
Alimentação
100-240 VCA 50/60 Hz
Precisão de exibição_RTD
• À temperatura ambiente (23 ℃ ± 5 ℃) :( PV ± 0.5% or ± 1 ℃, selecione o maior) ± 1 dígito• Fora da faixa de temperatura ambiente: (PV ± 0,5% ou ± 2 ℃, selecione o maior) ± 1 dígito
Precisão de exibição_TC
• À temperatura ambiente (23 ℃ ± 5 ℃) :( PV ± 0.5% or ± 1 ℃, selecione o maior) ± 1 dígito• Fora da faixa de temperatura ambiente: (PV ± 0,5% ou ± 2 ℃, selecione o maior) ± 1 dígito
Histerese
1 a 100℃/℉(0.1 a 50.0℃/℉) variável
Banda proporcional
0,1 a 999,9℃/℉
Tempo integral
0 a 9999 segundos
Tempo derivativo
0 a 9999 segundos
Período de controle
0,5 a 120,0 segundos
Redefinição manual
0,0~100,0%
Meio ambiente_Temperatura ambiente
-10 a 50℃, armazenamento: -20 a 60℃
Meio ambiente_ Umidade ambiente
35 a 85%RH, armazenamento : 35 a 85%RH
Tipo de isolamento
Isolamento duplo ou isolamento reforçado (marca: rigidez dielétrica entre a parte de entrada de medição e a parte de potência: potência AC 2kV, potência CA / DC 1kV)
Peso
Aproximadamente 141g (Aproximadamente 94g)
