Descrição
sensor de proximidade indutivo é utilizado para detecção de peças e partes metálicas em maquinas e equipamentos, opera sem ruídos, impactos ou retroações. ele também é insensível a vibrações e não apresenta contatos incertos como pode ocorrer com elementos de chaveamento mecânico quando acionados lentamente, ou quando operam com baixas correntes, (aplicações em todos os segmentos e em todos os tipos de maquinas e equipamentos).
FABRICANTE: ACE SCHMERSAL
DESCRIÇÃO: SALIENTE / NA / NF / NPN/ CABO 2MTS/
Voltagem de alimentação: 30V
Tipos de saídas: 1
Descrição
sensor de proximidade indutivo é utilizado para detecção de peças e partes metálicas em maquinas e equipamentos, opera sem ruídos, impactos ou retroações. ele também é insensível a vibrações e não apresenta contatos incertos como pode ocorrer com elementos de chaveamento mecânico quando acionados lentamente, ou quando operam com baixas correntes, (aplicações em todos os segmentos e em todos os tipos de maquinas e equipamentos).
FABRICANTE: ACE SCHMERSAL
DESCRIÇÃO: SALIENTE / NA / NF / PNP/ CABO 2MTS/
Voltagem de alimentação: 30V
Tipos de saídas: 1
Descrição
O Sensor Indutivo IFL 4-12-11STN é ideal para detectar objetos metálicos em distâncias de até 4 mm, sem a necessidade de contato físico, utilizando os campos magnéticos desses objetos para detectá-los com precisão.Normalmente utilizado na detecção de posição em máquinas-ferramentas, como fim de curso e até como contador em linhas de produção de diversos segmentos.Modelo: IFL 4-12-11STNDistância de Detecção (Sn): 4 mmDiâmetro do Corpo: Rosca 12 mmMaterial do Corpo: Latão NiqueladoFace de Detecção: FaceadoTipo de Saída: NPN NA+NFTipo de Conexão: Conector M12 4 PinosFrequência de Chaveamento: 330HzAlimentação: 10...30VCA / 200mAGrau de Proteção: IP67Materiais Detectáveis: Materiais metálicosFabricante: Schmersal*Compatível com modelos Balluf, Sick, IFM, Contrinex, Sense, Wenglor, Omron, Schmersal, entre outros.
Descrição
Forma construtiva do compartimento: cilindro, rosca;Número dos fios condutores: 3Distância do interruptor: 5mm Comprimento do cabo: 2mConexão, conector: M12Tipo de proteção: IP67Temperatura ambiente: -40 ... +85 °CElemento de comutação: Contato normalmente aberto (NA) e normalmente fechado (NF) (antivalente)
Descrição
O Sensor Indutivo IFL 5-18L-11N é ideal para detectar objetos metálicos em distâncias de até 5 mm, sem a necessidade de contato físico, utilizando os campos magnéticos desses objetos para detectá-los com precisão.Normalmente utilizado na detecção de posição em máquinas-ferramentas, como fim de curso e até como contador em linhas de produção de diversos segmentos.Modelos: IFL 5-18L-11NDistância de Detecção (Sn): 5mmInvólucro: Rosca 18mmFace de Detecção: FaceadoTipo de Saída: NPN NA+NFTipo de Conexão: Cabo 2 metrosFrequência de Chaveamento: 500 HzAlimentação: 10...60Vdc / 400mAMaterial do Corpo: Latão NiqueladoGrau de Proteção: IP67Materiais Detectáveis: Materiais metálicosFabricante: Schmersal*Compatível com modelos Balluf, Sick, IFM, Contrinex, Sense, Wenglor, Omron, Schmersal, entre outros.

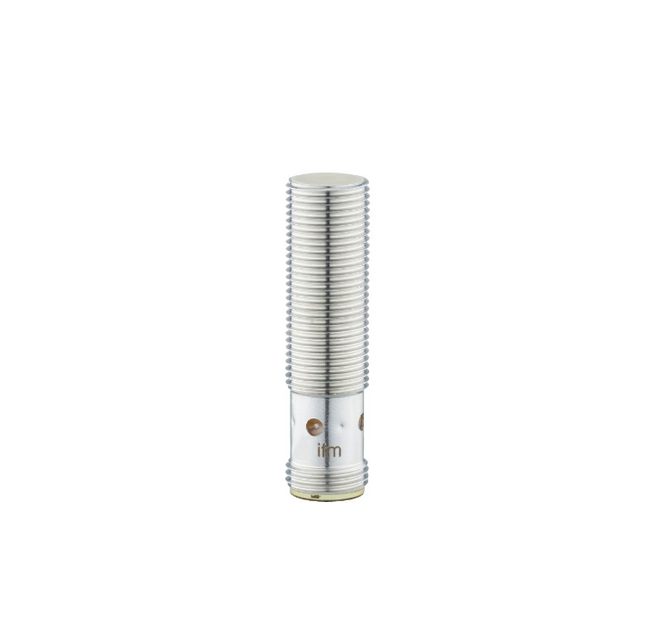

Características do produto
Função elétrica
PNP
Saída
normalmente aberto
Alcance de detecção[mm]
4
Invólucro
forma construtiva de roscas
Dimensões[mm]
M12 x 1 / L = 45
Área de aplicação
Característica especial
Contatos banhados a ouro; alcance aumentado
Aplicação
Processos
Dados elétricos
Tensão de operação[V]
10...30 DC
Consumo de corrente[mA]
< 10
Classe de proteção
II
Proteção contra inversão de polaridade
sim
Saídas
Função elétrica
PNP
Saída
normalmente aberto
Queda de tensão máx. da saída de comutação DC[V]
2,5
Intensidade de corrente máxima constante da saída de comutação DC[mA]
100
Frequência de comutação DC[Hz]
800
Proteção contra curto-circuitos
sim
Versão da proteção contra curto-circuito
por impulso
Proteção contra sobrecarga
sim
Faixa de registro
Alcance de detecção[mm]
4
Distância real de comutação Sr[mm]
4 ± 10 %
Distância de trabalho[mm]
0...3,24
Alcance aumentado
sim
Precisão / desvios
Fator de correção
aço: 1 / aço inoxidável: 0,7 / latão: 0,5 / alumínio: 0,4 / cobre: 0,3
Histerese[% de Sr]
1...20
Variação no ponto de comutação[% de Sr]
-10...10
Condições ambientais
Temperatura ambiente[°C]
0...100
Proteção
IP 68; IP 69K; ("COP")
Download : untitled (ifm.com)
Descrição
Sensor laser difuso reflexivo com supressão de fundo ajustável, IO-Link, Alcance: 0-1000mm, Laser infravermelho Classe 1, 940nm, Fonte de alimentação 10-30VDC, NPN/PNP/Push-pull, NO, NC, Plugue M8-4Pin, carcaça de 11x31x21mm Aço inoxidável, IP68 IP69K. ECOLAB
Especificações
Distância nominal de operação: 1000 milímetros
Tipo de saída: PNP/NPN
Função de saída: Programável/configurável
Tipo de conexão: Conector M8
Tipo de caixa: Retangular
Luz emitida: Luz infravermelha
Modo de detecção: Comutação claro/escuro
Grau de proteção: IP67, IP68, IP69K
Fonte de alimentação nominal: 10 V ... 30 V
Downloads
Ficha técnica: LD30ETBI10BPxxIO.pdf (gavazziautomation.com)
Manual: MAN_LD30xxBI10_IO-Link_MUL.pdf (gavazziautomation.com)
Folheto: BRO_LD30_ToF Sensors.pdf (gavazziautomation.com)
Descrição
Sensor magnético de segurança com LED, caixa de plástico retangular, cabo de 2m, saída esquerda, contatos de palheta de saída 2NA, tensão máxima de comutação 12/24 Vac/dc, corrente máxima de comutação 250mA, potência máxima de comutação 6W, temperatura de operação -25...+80 C, IP67
Especificações
Distância de ligar: 18 milímetros
Distância de desligamento: 30 milímetros
Tipo de saída: Interruptor de palheta
Corrente máxima de comutação: 250 mA
Tipo de conexão: Cabo
Tipo de caixa: Retangular
Grau de proteção: IP67
Downloads
Ficha técnica: MC88C_DS.pdf (gavazziautomation.com)
Descrição
Sensor magnético de segurança com LED, Caixa de plástico retangular, cabo de 2m, saída esquerda, contatos de palheta de saída 2NO+1NC, tensão máxima de comutação 12/24 Vac/dc, corrente máxima de comutação 250mA, potência máxima de comutação 6W, temperatura de operação -25...+80 C, IP67
Especificações
Distância de ligar: 5 milímetros
Distância de desligamento: 15 milímetros
Tipo de saída: Interruptor de palheta
Corrente máxima de comutação: 250 mA
Tipo de conexão: Cabo
Tipo de caixa: Retangular
Grau de proteção: IP67
Downloads
Ficha técnica: MC36C_DS.pdf (gavazziautomation.com)
Descrição
Sensor magnético de segurança, Caixa de plástico retangular, cabo de 2m, saída direita, contatos de palheta de saída 2NA, tensão máxima de comutação 12/24 Vac/dc, corrente máxima de comutação 250mA, potência máxima de comutação 6W, temperatura de operação -25...+80 C, IP67
Especificações
Distância de ligar: 5 milímetros
Distância de desligamento: 15 milímetros
Tipo de saída: Interruptor de palheta
Corrente máxima de comutação: 250 mA
Tipo de conexão: Cabo
Tipo de caixa: Retangular
Grau de proteção: IP67
Downloads
Ficha técnica: MC36C_DS.pdf (gavazziautomation.com)
Descrição
Atuador magnético de segurança, Carcaça plástica retangular, Temperatura de operação -25...+80 C, IP69K
Especificações
Distância de ligação: 5 milímetros
Distância de desligamento: 15 milímetros
Tipo de habitação: Retangular
Grau de proteção: IP69K
Downloads
Ficha de dados: MC36C_DS.pdf (gavazziautomation.com)
Descrição
Sensor magnético de segurança, Caixa de plástico retangular, cabo de 2m, saída direita, contatos de palheta de saída 2NO+1NC, tensão máxima de comutação 12/24 Vac/dc, corrente máxima de comutação 250mA, potência máxima de comutação 6W, temperatura de operação -25...+80 C, IP67
Especificações
Distância de ligar: 18 milímetros
Distância de desligamento: 30 milímetros
Tipo de saída: Interruptor de palheta
Corrente máxima de comutação: 250 mA
Tipo de conexão: Cabo
Tipo de caixa: Retangular
Grau de proteção: IP67
Downloads
Ficha técnica: MC88C_DS.pdf (gavazziautomation.com)
Descrição
Sensor magnético de segurança com LED, caixa plástica retangular, cabo de 2m, saída direita, contatos de palheta de saída 2NO+1NC, tensão máxima de comutação 12/24 Vac/dc, corrente máxima de comutação 250mA, potência máxima de comutação 6W, temperatura de operação -25...+80 C, IP67
Especificações
Distância de ligar: 18 milímetros
Distância de desligamento: 30 milímetros
Tipo de saída: Interruptor de palheta
Corrente máxima de comutação: 250 mA
Tipo de conexão: Cabo
Tipo de caixa: Retangular
Grau de proteção: IP67
Downloads
Ficha técnica: MC88C_DS.pdf (gavazziautomation.com)
Descrição
Sensor magnético de segurança, Caixa de plástico retangular, cabo de 2m, saída esquerda, contatos de palheta de saída 2NA, tensão máxima de comutação 12/24 Vac/dc, corrente máxima de comutação 250mA, potência máxima de comutação 6W, temperatura de operação -25...+80 C, IP67
Especificações
Distância de ligar: 18 milímetros
Distância de desligamento: 30 milímetros
Tipo de saída: Interruptor de palheta
Corrente máxima de comutação: 250 mA
Tipo de conexão: Cabo
Tipo de caixa: Retangular
Grau de proteção: IP67
Downloads
Ficha técnica: MC88C_DS.pdf (gavazziautomation.com)
Descrição
Atuador magnético de segurança, Caixa plástica retangular, Sao 5mm, Sar 15mm, Temperatura de operação -25...+80 C, IP69K
Especificações
Distância de ligação: 5 milímetros
Distância de desligamento: 15 milímetros
Tipo de habitação: Retangular
Grau de proteção: IP69K
Downloads
Ficha técnica: MC88C_DS.pdf (gavazziautomation.com)
Descrição
Atuador magnético de segurança, Caixa plástica retangular, Sao 8mm, Sar 18mm, Temperatura de operação -25...+80 C, IP69K
Especificações
Distância de ligação: 8 milímetros
Distância de desligamento: 18 milímetros
Tipo de habitação: Retangular
Grau de proteção: IP69K
Downloads
Ficha técnica: MC88C_DS.pdf (gavazziautomation.com)
Descrição
Atuador magnético de segurança, Caixa plástica retangular, Sao 18mm, Sar 30mm, Temperatura de operação -25...+80 C, IP69K
Especificações
Distância de ligação: 18 milímetros
Distância de desligamento: 30 milímetros
Tipo de habitação: Retangular
Grau de proteção: IP69K
Downloads
Ficha técnica: MC88C_DS.pdf (gavazziautomation.com)
Especificações:
Produto:
Relé de segurança
Modelo:
NES13DB24SA
Fornecedor:
Carlo Gavazzi
Saídas auxiliares:
1NC
Saídas de segurança:
3NO
Terminais:
Parafuso, fixo
Tipo Start/Reset:
Automático/Manual
Alimentação:
24VAC/DC
Descrição
Sensor fotoelétrico difuso-reflexivo com supressão de fundo, alcance: 0-200mm, luz vermelha livre de polaridade 625nm, fonte de alimentação 10-30VDC, saída PNP, N.O. e N.C., comutação clara e escura, conexão M12, carcaça M18
Especificações
Distância nominal de operação: 200 milímetros
Tipo de saída: PNP
Função de saída: Complementar (NO+NC)
Tipo de conexão: Conector M12
Tipo de caixa: Cilíndrico, cano roscado
Material da caixa: Plástico
Luz emitida: Luz vermelha livre de polaridade
Modo de detecção: Comutação claro/escuro
Grau de proteção: IP67, IP68
Fonte de alimentação nominal: 10 V ... 30 V
Downloads
Ficha técnica: PA18CAB20NAM1SA.pdf (gavazziautomation.com)
Descrição
Sensor fotoelétrico difuso reflexivo, alcance 1000 mm, luz modulada vermelha 625nm, fonte de alimentação 10-30VDC, NPN, NO+NC, plugue M12, IP69K, ECOLAB
Especificações
Distância nominal de operação: 0 mm ... 1000 milímetros
Tipo de saída: NPN
Função de saída: Complementar (NO+NC)
Tipo de conexão: Conector M12
Tipo de caixa: Cilíndrico, cano roscado
Material da caixa: Plástico
Luz emitida: Luz vermelha livre de polaridade
Modo de detecção: Comutação claro/escuro
Grau de proteção: IP67, IP68
Fonte de alimentação nominal: 10 V ... 30 V
Downloads
Ficha técnica: PA18CAD10PAM1SA.pdf (gavazziautomation.com)
Descrição
Sensor fotoelétrico difuso reflexivo, faixa de 1000 mm, luz modulada vermelha 625nm, fonte de alimentação 10-30VDC, NPN, NO+NC, cabo de 2m, IP69K, ECOLAB
Especificações
Distância nominal de operação: 0 mm ... 1000 milímetros
Tipo de saída: NPN
Função de saída: Complementar (NO+NC)
Tipo de conexão: Cabo
Tipo de caixa}: Cilíndrico, cano roscado
Material da caixa: Plástico
Tipo de luz emitida: Luz vermelha livre de polaridade
Modo de detecção: Comutação claro/escuro
Grau de proteção: IP67, IP69K
Fonte de alimentação nominal: 10 V ... 30 V
Downloads
Ficha técnica: PA18CAD10PAM1SA.pdf (gavazziautomation.com)
Descrição
Sensor fotoelétrico difuso reflexivo, alcance 1000 mm, luz modulada vermelha 625nm, fonte de alimentação 10-30VDC, PNP, NO+NC, plugue M12, IP69K, ECOLAB
Especificações
Distância nominal de operação: 0 mm ... 1000 milímetros
Tipo de saída: PNP
Função de saída: Complementar (NO+NC)
Tipo de conexão: Conector M12
Tipo de caixa: Cilíndrico, cano roscado
Material da caixa: Plástico
Luz emitida: Luz vermelha livre de polaridade
Modo de detecção: Comutação claro/escuro
Grau de proteção: IP67, IP68
Fonte de alimentação nominal: 10 V ... 30 V
Downloads
Ficha técnica: PA18CAD10PAM1SA.pdf (gavazziautomation.com)
